소개
회전 센터와 선반은 모든 제조 부문에서 발견되는 두 가지 필수 범주의 회전 절단 기계입니다. 두 기계 유형 모두 회전의 기본 원리를 사용하는데, 여기에는 자료를 제거하기위한 고정 된 절단 도구와 부품을 회전시키는 것이 포함됩니다. 그러나 회전 센터와 선반은 물리적 설계, 기능, 정밀 기능, 자동화 기술, 생산 응용 프로그램 등이 다양합니다.
이러한 차이점은 두 기계 카테고리가 뚜렷한 목적을 제공한다는 것을 의미합니다. 회전 센터는 복잡하고 높은 - 공차 구성 요소에 대해 탁월한 반면, 선반은 -가 더 간단한 부품의 높은 - 볼륨 생산에 적합합니다. 두 가지 기능을 이해하면 제조업체는 특정 생산 요구에 맞게 기계에 전략적 투자를 할 수 있습니다.
회전 센터 란 무엇입니까?
먼저 기본 선반 기계와 차별화하는 구성 및 기능을 검토하여 "회전 센터"를 구성하는 내용을 명확하게 정의해 봅시다.

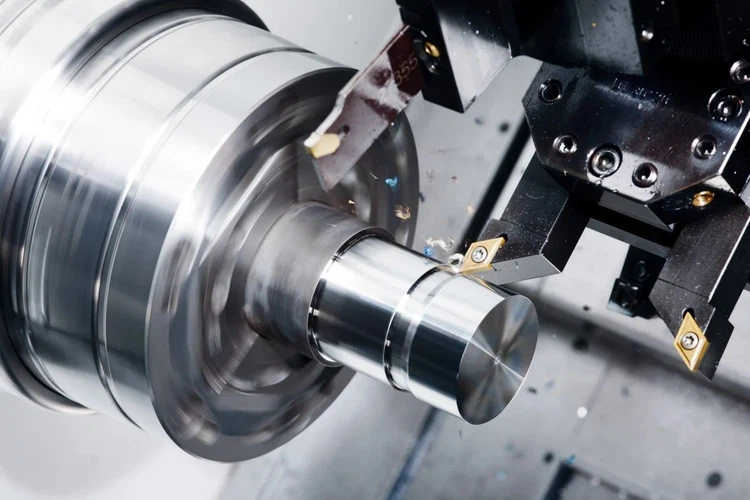

회전 센터는 복잡한 구성 요소의 정밀 회선에 최적화 된 고급 기능을 갖춘 CNC (컴퓨터 수치 제어) 기계입니다. 이들은 회전 프로세스를 중심으로하지만 회전 센터는 광범위한 멀티 - 축 밀링, 드릴링 및 다중 - 기능 가공을위한 기타 보조 기능을 통합합니다. 프로세스를 하나의 기계로 통합하면 복잡한 부품 생산에 매우 효율적입니다.
표준 선반과 달리, 회전 센터는 종종 경사 침대가있는 완전히 동봉 된 바디 디자인을 채택합니다. 이 엄격한 건축은 - 센터 밀링 및 시추 작업에 대한 강도를 기존의 플랫 - 침대 등으로 부여합니다. 인클로저는 또한 홍수 냉각수 시스템을 윤활 절단 및 대피 칩으로 통합 할 수 있도록 함유 된 잔해물을 계속 유지합니다.
회전 센터는 CNC 제어 시스템에서 분류를 획득하여 복잡한 기계 이동을 프로그래밍 할 수 있습니다. 선반은 또한 CNC 자동화를 사용하지만 회전 센터는 여러 축에서 도구 조작을위한 이러한 프로그래밍을 활용합니다. 기본 선반이 2 축을 따라 작동하는 경우, 회전 센터의 일반적인 구성에는 3 축, 4 축 또는 5 축 제어가 포함됩니다. 이는 각진 컨투어링 작업에 대한 유연성을 부여합니다.
선반이란 무엇입니까?
선반은 회전 절단 장비의 역사적 기원을 나타냅니다. 컴퓨터 자동화 가공 가공 전에 수동 선반은 산업 제조를 시작하여 기본 회전 기술을 활용하는 데 도움이되었습니다. 오늘, 매뉴얼CNC 선반기본 회전 응용 프로그램에 대한 유비쿼터스를 유지하십시오.
앞에서 설명한 바와 같이, 선반 기능은 공작물을 비 - 이동 절단 도구에 대해 회전하는 데 의존합니다. 부품은 두 지점 - 주 헤드 스톡 척 또는 센터와 테일 스톡 센터 또는 척 사이에 장착됩니다. 척이 회전함에 따라 도구 포스트에서 고정 된 도구는 부품에서 재료를 제거합니다. 이 회전 동작은 원통형 또는 원뿔형 회전 형 구조를 향해, 지루함, 그루브, 이별 및 기타 기본 작업을 통해 남겨 둡니다.
선반은 마이크로 선반에서 엄청난 10+ 풋 리그에 이르기까지 다양한 크기와 구성으로 제공됩니다. 그러나 그들은 모두 동일한 기본 회전 개념을 사용합니다. 엔진 선반 및 포탑 선반은 피드/속도에 수동 기어 박스를 사용하는 반면, 최신 CNC 선반은 프로그래밍 가능한 컴퓨터 컨트롤을 채택합니다. 그러나 CNC 선반조차도 회전 센터에서 볼 수있는 밀링 밀링 설정보다는 회전에 최적화 된 평평한 침대 길을 유지합니다.
회전 센터와 선반의 주요 차이점
회전 센터와 선반에 대한 확고한 파악으로 이제 몇 가지 주요 차별화 요소에서이를 철저히 비교할 수 있습니다.
기계 설계
회전 센터와 선반 사이의 눈에 띄는 발산은 물리적 기계 방식 레이아웃에서 나타납니다.
회전 센터는 보편적으로 완전히 밀폐 된 바디 설계를 사용하여 절단 유체 또는 오일의 안전성과 격리를 사용합니다. 기울어 진 침대 길은 - 센터 밀링, 드릴링 및 기타 각진 2 차 작업에서 힘을 견딜 수있는 탁월한 강도와 강성을 제공합니다. 반대로 선반은 운영자가로드 및 공구 전환에 쉽게 액세스 할 수있는 완전히 열린 침대 길을 채택합니다. 그들의 전통적인 플랫 베드는 윤곽 요구보다는 응용 프로그램을 돌리는 작업 보유 안정성을 최적화합니다.
따라서 프레임 구조 자체는 다양성을 위해 센터를 돌리는 데 적합하지만, 더 간단한 구성 요소 요구에 대한 선반에 적합합니다. 동봉 된 강성 회전 센터는 기본 선회를 넘어서 다중 - 작업을위한 물리적 용량이 더 많습니다.
기능 및 기능
기능 차이는 가공 설계 차이점에서 직접 파생됩니다.
회전 센터는 단지 회전하기보다는 광범위한 멀티 - 작업 작업을위한 복장입니다. 그들의 단단한 경사 침대 길은 평평한 침대 선반에서는 드릴링, 밀링, 태핑 및 기타 각진 가공을 가능하게합니다. 멀티 - 축 컨트롤을 사용하면 도구 방향을 구성하면 회전 센터는 다양한 기능에 필요한 경우 작동 각도를 피벗 할 수 있습니다. 이 통합은 설정을 최소화하므로 단일 회전 센터가 복잡한 구성 요소를 완전히 가공 할 수 있습니다.
그러나 선반은 직면, 지루함, 그루브 및 스레딩 원통형 재고와 같은 기본 회전 작업에 더 좁게 집중합니다. CNC조차도 회전 센터에서 볼 수있는 포괄적 인 멀티 - 축 기능보다는 조명 윤곽선에만 뒤틀립니다. 따라서 선반 기능은 기본 구성이 설계된 기본 회전 목적에 크게 집중합니다.
따라서, 회전 센터는 다양한 선반을 선반에 차지하지만 기본 회전 업무를 간소화합니다.
축 구성
기술 간의 주요 차별화 요소는 축 구성으로 나옵니다.
기본 선반에는 크로스 슬라이드/아웃 모션의 경우 X가 2 개의 축으로 만, 종 방향 공급 용 Z는 여러 평면에서 도구를 조작 할 수있는 가능성을 열어줍니다. 일반적인 회전 센터는 3 축 제어 (x, y 및 z)를 제공하여 포지셔닝을 나란히, 안팎으로 수직으로 허용합니다. 더 많은 고급 장치에는 복잡한 각도에 접근 할 수있는 도구를 기울일 수있는 4 축 및 5 축 제어가 있습니다.
따라서 추가로 프로그래밍 가능한 축은 선반에서 선반에 앵글 작업이 불가능할 수 있도록합니다. 이것은 항공 우주, 의료 및 자동차 부품에서 발견되는 복잡한 형상에 대한 가공 유연성을 부여합니다. 선반은 단순히 중앙 작업 축의 방향에서 도구를 정확하게 배치 할 수 없어서 - 벽지 된 응용 프로그램으로 직선으로 제한합니다. 따라서 축 기능은 기계 범주간에 명확한 발산을 만듭니다.
툴링 시스템
당연히 툴링 시스템도 크게 대조됩니다.
회전 센터에는 종종 회전 포탑이 포함되어 다양한 회전, 지루함 및 특수 삽입물이 한 번에 포함됩니다. 인덱스 가능한 공구 블록을 사용하면 전환을 최소화하기 위해 도구 유형 간의 빠른 스왑을 허용합니다. 자동 도구 체인저는 신선한 절단 가장자리를 위해 둔한 드릴, 엔드 머릴 및 지루한 막대를 자동으로 교환하여 운영자 참여를 줄이는 데 도움이됩니다. 10에서 100+ 스테이션 범위의 공구 용량을 사용하면 모델에 따라 회전 센터는 연장 조명 - 유인 유지 보수 간격 사이의 생산을 허용합니다.
선반은 기본 수동 도구 게시물 또는 빠른 - 변경 세트와 같은 더 간단한 툴링 시스템을 사용합니다. CNC는 일부 라이브 툴링 옵션으로 기능을 약간 업그레이드합니다. 그러나 일반적으로 선반 도구는 회전 센터에서 볼 수있는 광범위한 도구 잡지 또는 자동 체인저를 지원하는 대신 더 간단한 기계 기능과 일치합니다. 연산자는 수동으로 둔한 인서트를 더 자주 교체합니다.
따라서 회전 센터 도구 처리 시스템은 유연한 생산을 위해 탁월한 반면, 선반은 집중된 회전 업무를 위해 더 간단한 툴링을 채택합니다. 이것은 다시 각각의 기계 응용 프로그램에 적합합니다.
자동화 수준
실제 자동화 수준도 크게 대비됩니다.
회전 센터는 무인 가공을위한 광범위한 기능을 자랑합니다. 자동 도구 체인저 외에도 고급 유닛은 자동 팔레트 시스템을 통해 원료 퍽을 저장하여 운영자 감독 사이의 전체 교대 또는 주말을 지속시킵니다. 로봇 파트 하중/언로드 암은 또한 - 및 - 장소 함수를 통한 수동 중재를 제거합니다. - Process Gauging Technology에서 더욱 - 루프 크기를 닫고 인적 지원없이 품질 관리를위한 마무리 모니터링을 가능하게합니다.
반대로, 수동 선반에서 기계공은 공란을로드, 측정, 도구 스왑 및 수동으로 마무리하는 것과 같은 모든 업무를 수행합니다. CNC 선반은 가공 자체를 자동화하지만 설정 및 품질 점검에 대한 중간 정도의 운영자 감독이 여전히 필요합니다. 따라서 최소한의 인간 경로를 위해 설계된 회전 센터와 비교할 때, 건설에는 비슷한 자동화 조항이 부족하기 때문에 활동에 더 많은 손을 요구합니다 (-.
응용 프로그램 및 최상의 사용 사례
그들의 독특한 설계와 기능을 고려할 때, 회전 센터와 선반은 자연스럽게 다른 이상적인 생산 응용 프로그램과 일치합니다.
회전 센터는 진정으로 높은 정밀도의 복잡한 구성 요소의 저 부피 제조에서 진정으로 뛰어납니다. 그들의 멀티 - 축 다양성 + 열 안정성은 항공 우주 및 의료 제조와 같은 산업의 마이크론까지의 밀접한 공차를 지원합니다. 모듈 식 툴링 유연성은 채용 상점이 다양한 복잡한 부품의 짧은 실행을 휘젓습니다. 결과적으로 터닝 센터는 번성하여 이국적인 합금에서 정밀한 회전 성분을 만듭니다.
반면에 선반은 많은 양의 기본 원통형 구성 요소를 돌리는 데 가장 잘 최적화됩니다. 그들의 간단한 디자인은 빠른 전환 또는 각도 기능보다는 반복적 인 출력에 중점을 둡니다. 자동차 및 산업 장비 제조와 같은 산업은 피스톤, 부싱, 샤프트 및 기타 축 대칭 구성 요소의 높은 조각을 돌릴 때 생산 선반을 활용합니다. 튼튼한 엔진 선반은 또한 작은 회전 센터에서 불가능한 대규모 워크 피스를 수용 할 수 있습니다.
효율성과 생산성
전환 센터와 선반은 모두 적절하게 적용 할 때 높은 생산 효율과 처리량을 제공 할 수 있습니다.
회전 센터는 복잡한 부품의 중간 배치를 실행할 때 생산성을 극대화합니다. 유연한 다중 - 작업은 두 번째 작업 사이의 설정 폐기물을 피합니다. 빠른 변경 툴링은 다운 타임, 인서트 교환 또는 드릴링 비트를 제한합니다. 및 조명 - 팔레트, 로봇 및 자동 도구 스왑을 사용한 자동화는 수동 노동 처리량 손실을 줄입니다. 따라서 낮은 - 볼륨 정밀 작업의 경우, 회전 센터는 생산을 간소화합니다.
그러나 선반은 자연스럽게 단순한 원통형 형태의 높은 조각을 크랭크 할 때 효율성을 최적화합니다. 기본 2 - 축 구성은 시간당 운영 비용을 불필요하게 유도하는 회전 센터에서 발견 된 불필요한 기능을 피합니다. 툴링이 간단하게 유지되면 절단 시간이 증가합니다. 일관된 CNC 사이클로 전화를 걸면 수동 장인 정신에 대한 수율이 높아집니다. 따라서 기본 반복 구성 요소를 돌릴 때 생산 선반은 비용 - 효과적인 결과를 제공합니다.
따라서 두 기계 범주 모두 실제로 높은 효율을 달성하지만 다른 최상의 응용 프로그램을 통해 달성합니다. 각각의 강점을 위해 회전 센터와 선반을 함께 통합하면 생산 최적화가 극대화됩니다.
비용 고려 사항
회전 센터와 선반 간의 비교는 초기 구매에서 수명에 이르기까지 운영 비용을 분석해야합니다.
회전 센터는 비슷한 스윙 용량 또는 - 센터 높이 사이의 기본 선반보다 더 높은 기본 투자를 나타냅니다. 그들의 정교한 구조, 그리고 멀티 - 축 기능 및 관련 CNC 프로그래밍/모터, 프리미엄 가격. 모듈 식 툴링 플러스 바 피더 또는 로봇 부품 처리기와 같은 자동화 옵션은 획득 예산을 상승시킵니다. 그러나 장기적으로 Advanced Turn - Mill Consolidated 기능은 프로세스 통합을 통해 총 머신이 적은 비용의 균형을 맞출 수 있습니다.
앞으로 운영 비용은 기본 선반에 비해 정밀 회전 센터의 경우 더 높아집니다. 다중 - 축 가공에 익숙한 숙련 된 기술자는 간단한 선반 연산자보다 높은 급여를 지휘합니다. 방대한 배열, 보링, 드릴링 및 밀링 삽입에 대한 도구 비용 절단은 일식 더 간단한 선반 도구 요구 사항을 삽입합니다. 그리고 많은 통합 기계, 전자 및 유압 지원 시스템의 유지 보수는 전환 센터를 기본 선반보다 덜 용서할 수있게합니다. 따라서 제조업체는 구매 및 지속적인 소유권 비용을 모두 고려해야합니다.
정밀도와 정확성
실질적으로 달성 가능한 정밀 레벨은 각 기계 카테고리의 설계된 기능과 밀접하게 일치합니다.
Turning Centers는 가파른 경사 침대 방식과 늑골이 많은 주물로 강력한 구조를 활용하여 정확한 위치에서 도구를 대체하려는 절단력에 저항합니다. 볼 스크류, 서보 모터 드라이브 및 고급 CNC 루프도 진동과 관성에 대응합니다. 또한 열 안정성 제어, 또한 공구 팁 방황에서 열 효과를 분리합니다. 따라서 다중 - 축 복잡성에도 불구하고 정밀 회전 센터는 5면 기하학 또는 복잡한 의료 및 항공 우주 구성 요소에서 엄청나게 빡빡한 실제 위치를 처리합니다.
선반은 전통적으로 높은 생산에 더 중점을 두었습니다. 높은 정확도는 높은 정확도보다는 적당한 정밀도가 충분합니다. 그러나 프로그래밍 가능한 컨트롤, 볼 스크류 및 단단한 슬라이드 웨이 공차가있는 현대식 CNC는 이제 수동 전임자보다 정밀 용량을 높입니다. 그러나 CNC 선반은 여전히 항공 우주 합금에 걸쳐 미크론 - 레벨 반복성을 위해 특별히 설계된 회전 센터에 접근 할 수 없습니다. 선반 정밀도는 일반적으로 극단에 타격을주지 않고 기본 산업 장비와 자동차 요구를 충족시킵니다.
회전 센터와 선반 사이를 선택합니다
회전 센터와 선반 간의 차이점에 대한 포괄적 인 비교는 이제 기계 투자를 일치하는 정보에 근거한 전략적 결정을 제조 요구에 부합합니다.
생산 회전 센터 또는 선반 중에서 선택할 때 고려해야 할 이상적인 선택 요소는 다음과 같습니다.
공차, 특징 각도 및 보조 작업과 같은 부분 복잡성
월별 또는 연간 생산량 요구 사항
초기 구매 및 지속적인 소유권에 대한 예산 제약 조건
현재 또는 예비 가공 직원의 기술 수준
전력, 압축 공기, 냉각 용량 등과 같은 가용 시설 인프라 등
업계 규정에는 인증 준수가 필요합니다
향후 확장 성 또는 유연성을위한 기회
가공 기술의 미래 트렌드
전환 센터와 기본 선반은 모두 - Edge 기술 혁신을 자르면서 기하 급수적으로 진화합니다.
회전 센터
교대 센터는 맞춤형 앵글 헤드, 더 많은 라이브 툴링 스테이션, CNC 결정 확장 - 논리 및 새로운 이국적인 합금 가공 패키지와 같은 추가 기능을 통해 더욱 성장합니다. 모듈 식 도구, 팔레트 및 로봇 자동화를 간소화하면 유연성이 향상됩니다. 스마트 전력 소비 부품은 운영 비용을 제어하는 데 도움이됩니다. 클라우드 - 기반 예방 유지 보수 모니터링 및 화상 채팅을 통한 원격 문제 해결도 기술자 오버 헤드를 줄입니다. 회전 센터는 통합 다중 - 작동 CNC 가공의 미래를 나타냅니다.
선반
기본 선반조차도 디지털 터치 인터페이스, 속도 정밀도를 위해 업그레이드 된 AC 주파수 드라이브 인버터 및 Semi -로 프로그래밍 된 사이클을 반복적 인 작업을 자동화합니다. 밀링/드릴링 크로스 슬라이드와 같은 모듈 식 도구를 확장하면 선반이 중앙 기능을 회전하는 데 더 가깝습니다. IoT 통합은 계획되지 않은 가동 중지 시간을 방지하기 위해 예측 경고로 실제 - 시간 건강 모니터링을 부여합니다. 회전 센터 정교함과 일치하지 않지만 생산 능력을 점차적으로 발전시킵니다.
Machine - 특정 개선 사항을 넘어 산업 4.0 통합은 모든 가공 부문에서 엄청난 성능 이익을 약속합니다. IoT - 빅 데이터 분석, 예측 모델링 및 AI와 관련된 스마트 팩토리 인프라를 연결했습니다. 이 중요한 추세는 시설이 운영의 완전한 가시성을 활용함에 따라 가장 큰 제조 개선을 제공 할 수 있습니다.
결론
요약하면, 회전 센터와 선반은 제조 전반에 걸쳐 보완적이고 발산적인 역할을 수행합니다. 회전 센터는 멀티 - 축을 집중시킵니다 - 축 및 다중 - 저 볼륨 정밀 구성 요소의 작업 용량은 단순한 회전 된 부품의 효율적인 높은 출력을 수용합니다. 이상적인 사용법의 차이를 인식하고 선택된 장비와 일치하는 것은 생산 경제 및 성공을 최적화합니다.
지속적인 기술 발전이 두 기계 범주의 능력을 확장함에 따라 미래의 전망은 여전히 밝습니다. 그러나 가장 중요한 것은 여기에 적용되는 배경을 여기에 적용하는 것은 엔지니어가 현재 및 다가오는 제조 요구에 가장 적합한 장비를 선택하는 데 가이드 가이드 가이드 가이드 가이드 가이드를 선택합니다. 적절한 기계 투자는 의료, 항공 우주 및 기타 필수 제조 산업의 공정 효율성 및 품질 출력으로 직접 변환됩니다.
