수평 대. 수직 밀링 머신: 차이점 이해

CNC 가공은 현대 제조의 중추이며 밀링 머신은 그 핵심입니다. CNC 수직 밀링 머신은 더 저렴하고 이용 가능하지만 기하학적 설계 및 절단 기능에 제한이 있습니다. 밀링 머신은 자동차, 항공우주, 전자, 의료 기기에 사용됩니다. 이 기계는 금속에서 플라스틱까지 재료를 절단, 드릴링 및 성형할 수 있습니다. 밀링 머신에는 수평형과 수직형의 두 가지 유형이 있으며, 그 차이점을 이해하는 것이 생산의 핵심입니다. 이 기사에서는 자세히 설명하고 귀하의 필요에 맞는 것을 선택하는 데 도움이 될 것입니다.

밀링 머신이란 무엇입니까?

밀링 머신은 고체 재료를 가공하는 공작 기계입니다. 절삭 공구를 고정하는 스핀들, 공작물을 고정하는 테이블, 절삭 공구가 공작물을 기준으로 이동할 수 있는 일련의 축(X, Y, Z)으로 구성됩니다. 스핀들은 절삭 공구를 고속으로 회전시키고 테이블은 공작물을 3개의 축을 따라 이동하여 재료를 제거합니다.밀링 머신복잡한 가공에 필요한 정확성과 정밀도를 제공하므로 CNC 가공에 필수적입니다. 수직 밀링 머신은 한 평면에서 가공하는 데 적합하고 수평 밀링 머신은 다양한 각도에서 여러 측면을 가공하는 데 적합합니다.

밀링 머신 구성 요소:

스핀들: 절삭 공구를 잡고 회전시킵니다.

테이블: 작업물을 고정하고 이동시킵니다.

절삭 공구: 엔드밀과 페이스밀은 재료 제거에 사용됩니다.

축: 3D 절단을 위해 X, Y, Z축을 따라 이동합니다.

밀링은 재료를 정확하게 절단하고 성형할 수 있는 다양한 공정입니다. 작업자는 수평 밀에서 작업하든 수직 밀에서 작업하든 기계 구성 요소를 주의 깊게 제어하여 정밀 가공을 달성할 수 있습니다.

수평 밀링 머신

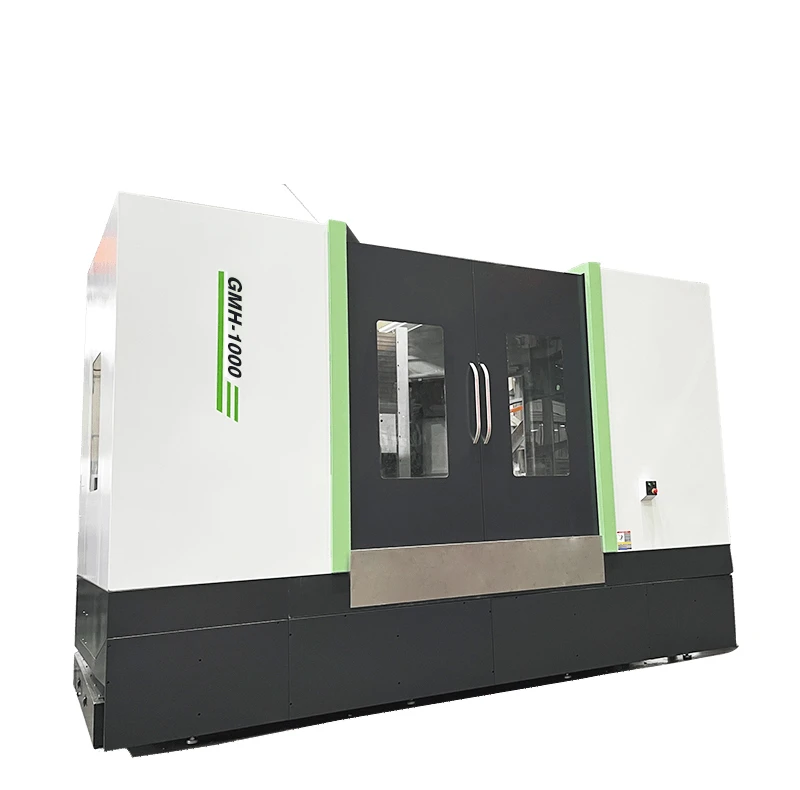

A 수평 밀링 머신수평 방향의 스핀들을 가지고 있습니다. 수평 스핀들을 갖춘 수평 머시닝 센터는 효율적인 재료 제거 및 고강도 작업에 적합합니다. 수직형 기계보다 안정성이 뛰어나고 절단 능력이 더 깊습니다. 이 구성을 사용하면 절삭 공구가 측면에서 가공물에 접근할 수 있으므로 수평 밀링이 깊은 절삭 및 무거운 재료 제거에 적합합니다. 수평 밀링 머신의 구조와 설계는 더 큰 공작물을 처리할 수 있을 만큼 견고합니다.

특징:

수평 스핀들 방향: 스핀들은 작업대와 수평이고 평행합니다.

커터 구성: 수평 기계는 더 깊은 절단을 위해 디스크형 커터 또는 측면 절단 도구를 사용합니다.

수평 밀링 머신은 기계 기둥에서 확장되는 추가 아버를 사용하여 절삭 공구에 더 많은 안정성을 제공합니다. 이 디자인은 기어 절단, 슬로팅 및 기타 고강도 작업에 적합합니다.

작동 원리:

수평 밀링 머신의 절삭 공구는 수평 축을 중심으로 회전합니다. 공작물은 X축과 Y축으로 움직이는 테이블에 장착됩니다. 그런 다음 절삭 공구는 대량의 재료 제거 및 효율적인 칩 배출을 위해 측면에서 재료를 맞물립니다.

일반적인 응용 프로그램:

깊은 슬롯 및 홈 절단과 같은 고강도 작업.

기어 절단 및 키홈 절단.

엔진 블록이나 중장비 부품과 같은 대형 부품을 생산합니다.

장점:

더 나은 칩 배출:수평은 금속 칩 제거에 좋습니다.

대량 생산에 적합: 소재제거율이 높아 대량생산에 적합합니다.

무거운 작업물에 적합: 크고 무거운 부품 가공에 적합합니다.

단점:

더 높은 비용:수평 기계는 수직 기계보다 비쌉니다.

더 큰 설치 공간:이것은 작업장에서 더 많은 공간을 차지합니다.

설정 및 유지 관리가 더 복잡함: 설정 및 유지 관리를 관리하려면 숙련된 작업자가 필요합니다.

수직 밀링 머신

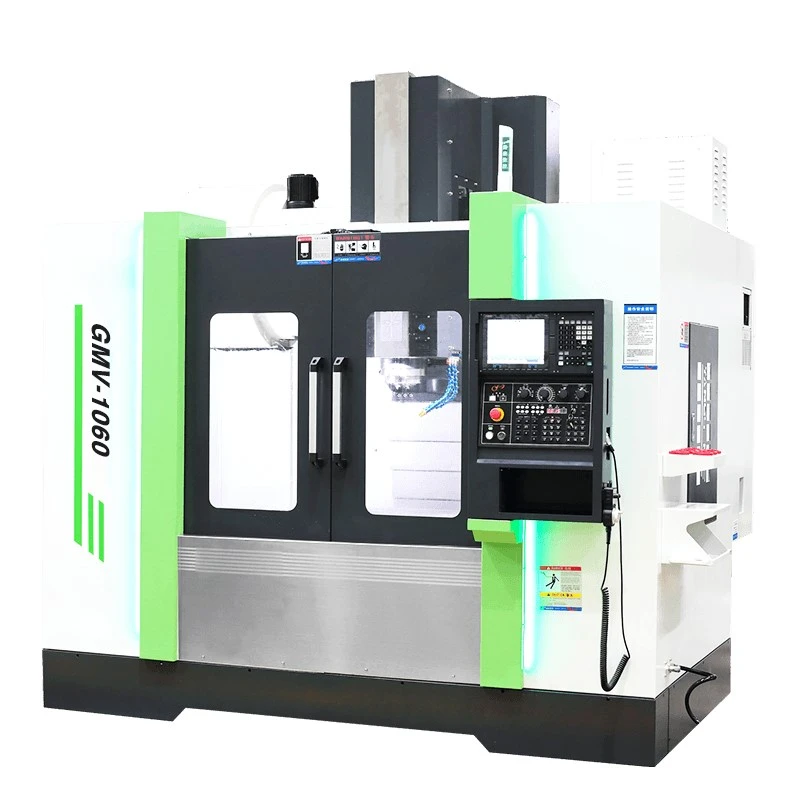

A 수직 밀링 머신수직 방향의 스핀들이 있습니다. 수직 밀링 머신의 일종인 CNC 수직 머시닝 센터는 비용 효율성과 특정 절단 기능을 포함하여 장점과 단점이 있습니다. 이 설계를 통해 절삭 공구가 위에서 공작물에 접근할 수 있으므로 수직 밀링이 정밀하고 소규모 작업에 적합합니다. 수직 밀링 머신의 구조는 수평 머신보다 더 콤팩트하므로 다양한 용도로 사용할 수 있습니다.

수직 밀링은 두 가지 주요 유형으로 나눌 수 있습니다.

터렛 밀링 머신

터릿 밀링 머신에는 재료를 제자리에 고정하는 베드가 있습니다. 스핀들은 작동 중에 움직이지 않습니다. 베드는 X축과 Y축으로 움직일 수 있어 양방향으로 재료를 제어할 수 있습니다. 터릿 밀은 다목적이며 다양한 형상을 생산할 수 있지만 크기는 기계 용량에 따라 제한됩니다.

침대 밀링 머신

베드 밀링 머신에는 수직으로만 회전하는 스핀들이 있고 재료는 기계의 수평 축을 따라 이동합니다. 필요에 따라 스핀들을 올리거나 내려 재료의 모양을 만들 수 있습니다. 이 설정은 광범위한 동작을 제공하므로 스핀들이 베드의 수평 이동과 상호 작용하여 다양한 모양과 깊이를 밀링할 수 있습니다. 베드 밀링 머신을 수평 밀이라고도 합니다.

특징:

수직 스핀들 방향:스핀들은 작업대에 수직이므로 절삭 공구가 공작물을 절단할 수 있습니다.

테이블 구성: 수직형 기계에는 회전 테이블이 있어 다양한 절단 및 각도 작업이 가능합니다.

작동 원리:

수직 밀링 머신의 절삭 공구는 수직 축을 중심으로 회전합니다. 공작물은 X축과 Y축으로 이동하는 테이블에 장착되고 스핀들은 Z축으로 이동합니다. 절단 도구가 위에서 재료에 닿기 때문에 정확하고 제어된 절단이 가능합니다.

일반적인 응용 프로그램:

작은 부품의 정밀 가공.

금형 제작을 위한 다이싱킹.

프로토타입 제작 및 일회성 생산.

장점:

작동 및 프로그래밍이 더 쉬워졌습니다.: 모든 수준의 운영자를 위한 사용자 친화적인 디자인입니다.

소규모 프로젝트에 대한 비용 효율성:수평형 기계에 비해 초기 투자 비용이 저렴합니다.

다재다능하고 컴팩트한 디자인:바닥 공간을 적게 차지하고 많은 작업을 수행할 수 있습니다.

단점:

무거운 물질 제거에는 비효율적입니다.수직형 기계는 대량의 재료 제거보다는 정밀 작업에 적합합니다.

대형 공작물에 대한 절단 용량이 제한됨: 중절삭 가공에는 적합하지 않습니다.

수평 밀링 머신과 수직 밀링 머신: 차이점은 무엇입니까?

수평 밀과 수직 밀 모두 동일한 원리를 공유하지만 작동 및 결과에 영향을 미치는 큰 차이점이 있습니다. 주요 차이점은 다음과 같습니다.

스핀들 방향

가장 분명한 차이점은 커터가 공작물과 상호 작용하는 방식을 결정하는 스핀들 방향입니다. 이름에서 알 수 있듯이 수직 및 수평 기계는 방향이 다릅니다. 수직 밀링은 복잡한 디자인에 적합하고 수평 밀링은 더 깊은 절단에 적합합니다.

공구 형상

또 다른 큰 차이점은 각 밀링 유형에 사용되는 공구 형상입니다. 수직 밀링 머신은 길고 얇은 원통형 공구를 사용하는 반면, 수평형 밀링 머신은 더 깊게 절단하고 더 큰 공작물을 위해 더 짧고 두꺼운 공구를 사용합니다. 이러한 기하학적 차이는 절단 능력에 영향을 미치며, 이에 대해서는 나중에 논의하겠습니다.

절단 사양 및 정확도

공구 형상은 절단 사양과 정확도에 영향을 미칩니다. 수직 도구는 작은 공작물에 더 정확하지만 제한이 있습니다. 진동으로 인해 설계 편차가 발생할 수 있으므로 깊게 절단할 수 없습니다. 더 짧고 두꺼운 수평 공구는 안정성이 더 높으며 깊게 절단하는 동안 저항을 견딜 수 있습니다.

기계 비용

수직 기계는 일반적으로 수평 기계보다 저렴하므로 전 세계적으로 더 일반적입니다. 수직 기계는 작동 및 유지 관리도 쉽기 때문에 소규모 작업에 적합합니다. 수평형 기계는 구매 및 유지 관리 비용이 더 비쌉니다. 숙련된 작업자가 부족하여 CNC 가공의 전체 비용도 증가합니다. 그러나 많은 제조 회사에서는 사업 설립 후 고유한 이점 때문에 수평 밀링에 투자합니다.

재료 제거율

재료 제거율 측면에서 수평 밀링 머신이 수직 머신보다 성능이 뛰어납니다. 안정성과 더 깊은 절단 능력으로 인해 재료 제거율이 높아집니다. 수직 기계는 정밀도가 중요하고 절단이 얕은 페이싱 및 홈 가공과 같은 제한된 작업에 사용됩니다. 따라서 절단 잠재력이 낮다는 것은 제거율이 낮다는 것을 의미합니다.

기계 측면 수

수평 기계는 공작물의 여러 측면을 가공할 수 있으므로 복잡한 맞춤형 작업에 다용도로 사용할 수 있습니다. 수직 공구는 한 평면에서만 가공할 수 있습니다. 수평 설정에서는 수직 밀링 머신에서 사용할 수 없는 추가 기능과 기능도 수용할 수 있습니다. 이러한 다양성으로 인해 수평 밀링에서 수행할 수 있는 작업 수가 늘어납니다.

비용 및 유지 관리

크기와 복잡성으로 인해 수평 밀링 머신은 초기 비용이 더 높습니다. 또한 더욱 전문화되어 있으며, 수직 밀링 머신에 비해 구성 요소와 설정에 더 많은 투자가 필요합니다.

유지:

수평형 기계 유지보수는 기계 설계와 더 자주 점검해야 하기 때문에 더욱 복잡합니다. 수직형 기계는 설계가 단순해 유지 관리가 더 쉽고 저렴합니다.

장기 운영 비용:

수평 밀링 머신의 용량이 높을수록 특히 에너지 소비 및 부품 마모 측면에서 장기적으로 운영 비용이 더 많이 듭니다. 수직 밀링 머신은 사용이 더 간단하고 덜 공격적이며 장기적으로 운영 비용이 더 낮습니다.

귀하에게 적합한 기계를 선택하세요

수직 밀링 머신과 수평 밀링 머신 중에서 선택할 때는 공작물의 크기와 모양, 작업에 소요되는 시간, 예산을 고려하십시오. 수평 스핀들을 갖춘 수평 머시닝 센터는 중부하 작업에 적합합니다. 수직형 기계보다 안정성이 뛰어나고 절단 능력이 더 깊습니다.

가공물의 크기와 형상

수직 기계는 작은 공작물에 적합합니다. 원통형의 컴팩트한 도구를 사용하면 특정 영역을 정확하게 타겟팅할 수 있습니다. 그러나 깊은 상처에는 좋지 않습니다. 수직 기계를 사용하여 홈을 만드는 경우 여러 번 통과하여 작은 재료를 층으로 제거하십시오.

수평형 기계는 수직 설치의 제한 없이 더 큰 작업물을 처리할 수 있습니다. 또한 원하는 결과를 더 빨리 얻을 수 있도록 재료 제거율이 높습니다.

예산

귀하의 예산은 또 다른 요소입니다. 수평 밀링 머신은 수직 밀링 머신보다 구입 및 유지 관리 비용이 더 비쌉니다. 워크샵을 준비하고 있다면 이것을 고려해보세요. 그러나 CNC 가공 서비스를 사용하는 경우 이러한 기계의 설치 및 유지 관리 비용은 큰 문제가 되지 않습니다.

밀링머신 기술의 미래

제조업이 발전함에 따라 수평 및 수직 밀링머신은 기술에 따라 변화하고 있습니다. 다음은 다음과 같습니다.

다축 CNC 기계: 5-축 CNC 기계는 보다 복잡한 절단이 가능하며 하나의 기계에서 수직 및 수평 밀링을 모두 수행할 수 있습니다.

자동화 및 AI:스마트 제조는 기계에 자동화와 인공 지능을 가져왔습니다. 이제 기계는 절단 경로, 도구 사용 및 재료 제거 프로세스를 최적화할 수 있습니다.

산업 4.0:밀링 머신의 데이터 분석, 기계 학습 및 IoT 통합은 제조업체가 성능을 모니터링하고 유지 관리를 예측하며 전반적인 효율성을 향상시키는 데 도움이 됩니다.

미래에는 두 세계의 장점을 모두 원하는 사람들에게 하이브리드 수평-수직 밀링 머신이 더 보편화될 수 있습니다.

결론

수평 밀링 머신과 수직 밀링 머신 중에서 선택하는 것은 응용 분야와 가공 재료에 따라 다릅니다. 수평 밀링은 깊은 절단과 높은 재료 제거율을 갖춘 대규모의 중부하 작업에 적합합니다. 수직 밀링은 정밀 가공 및 작고 복잡한 부품에 적합합니다. 강점과 한계를 아는 것은 기계 운영자와 기업이 프로세스를 최적화하고 투자를 극대화하는 데 도움이 됩니다. 산업 규모의 부품을 작업하든 소형 정밀 부품을 작업하든 효율성과 고품질 출력을 위해 적합한 밀링 머신을 선택하세요.
