CNC 가공 공정: 완전한 가이드

정밀한 금속 및 플라스틱 부품은 어떻게 효율적이고 일관되게 제작됩니까?

그 답은 CNC 가공 공정에 있습니다.

CNC 가공은 컴퓨터로 제어되는{0}}기계를 사용하여 밀링, 터닝, 드릴링 및 기타 작업을 통해 재료를 형성합니다. 이러한 프로세스는 프로토타입 제작부터 배치 생산까지 높은 정확도, 반복성 및 유연성을 제공하므로{2}}널리 사용됩니다.

하지만 핵심은 다음과 같습니다.모든 CNC 가공 공정이 동일한 것은 아닙니다. 올바른 프로세스를 선택하는 것은 부품 품질, 비용 및 리드 타임에 직접적인 영향을 미칩니다.

이 가이드는 가장 일반적인 CNC 가공 공정을 소개하고 귀하의 응용 분야에 가장 적합한 방법을 이해하는 데 도움이 됩니다.

CNC 가공이란 무엇입니까?

CNC 가공은 컴퓨터 수치 제어 가공을 의미합니다. 간단히 말해서 기계가 디지털 지침에 따라 재료를 매우 정밀하게 절단하고 성형하는 제조 공정입니다.

수동 작업 대신 CNC 기계는 CAD 설계와 CAM 프로그램을 사용하여 도구 이동, 속도 및 깊이를 제어합니다. 이를 통해 복잡한 형상의 경우에도 부품을 정확하고 일관되게 반복적으로 생산할 수 있습니다.-

CNC 가공은 일반적으로 금속 및 플라스틱에 사용되며 밀링, 선삭, 드릴링 및 보링을 포함한 광범위한 작업을 지원합니다. 단일 프로토타입이든 생산 실행이든 CNC 가공은 안정적이고 효율적인 솔루션을 제공합니다.

간단히 말해서, CNC 가공은 오류와 낭비가 적고 제어력이 향상된 디지털 설계를{0}}실제 부품으로 바꿔줍니다.

CNC 가공 공정의 주요 유형

다음은 현대 제조에 사용되는 가장 일반적인 CNC 가공 프로세스입니다. 각 프로세스는 서로 다른 목적으로 사용되며 특정 부품 유형 및 응용 분야에 적합합니다.

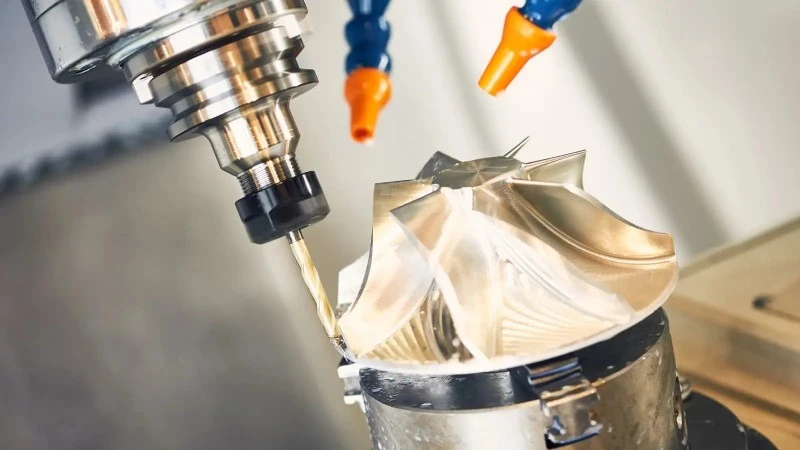

CNC 밀링 공정

CNC 밀링은 회전 절단 도구를 사용하여 고정된 공작물에서 재료를 제거합니다. 평평한 표면, 슬롯, 포켓 및 복잡한 3D 형상을 가공하는 데 널리 사용됩니다.

밀링은 세부적인 특징을 가진 부품에 이상적이며 일반적으로 수직, 수평 또는 수직에서 수행됩니다.5축 머시닝센터.

CNC 터닝 공정

CNC 터닝은 원통형 또는 원형 부품을 가공하는 데 사용됩니다. 이 과정에서 절삭 공구가 재료를 제거하는 동안 공작물이 회전합니다.

이는 일반적으로 샤프트, 부싱 및 나사형 부품에 적용되어 높은 효율성과 뛰어난 치수 정확도를 제공합니다.

CNC 드릴링 공정

CNC 드릴링은 주로 공작물에 정밀한 구멍을 만드는 데 사용됩니다. 수동 드릴링과 비교하여 CNC 드릴링은 더 나은 구멍 위치, 깊이 제어 및 반복성을 보장합니다.

더 엄격한 공차 요구 사항을 충족하기 위해 리밍 및 태핑과 같은 작업과 결합되는 경우가 많습니다.

CNC 연삭 공정

CNC 연삭은 높은 정밀도와 우수한 표면 조도를 달성하는 데 중점을 둡니다. 일반적으로 매우 엄격한 공차가 필요한 경화 재료나 부품의 마무리 공정으로 사용됩니다.

연삭은 도구 제작, 금형 제작, 고정밀 기계 부품 생산에서 흔히 사용됩니다.-

CNC 보링 공정

CNC 보링은 기존 구멍을 확대하고 다듬는 데 사용됩니다. 드릴링과 달리 보링은 구멍 정확도, 진원도 및 표면 품질을 향상시킵니다.

이 공정은 크거나 깊은 구멍에 고정밀도가 필요할 때 자주 적용됩니다.

5축 CNC 가공 공정

5축 CNC 가공을 사용하면 단일 설정으로 여러 각도에서 절단할 수 있습니다. 이를 통해 위치 변경이 줄어들고 정확도가 향상되며 가공 시간이 단축됩니다.

특히 항공우주, 의료, 고급 제조 산업에 사용되는 복잡한 부품에 적합합니다.-

2차 CNC 가공 작업

주요 CNC 가공 공정 외에도 부품의 기능, 정확성 및 표면 품질을 향상시키기 위해 보조 CNC 가공 작업이 종종 사용됩니다.

이러한 작업은 일반적으로 밀링이나 선삭 후에 수행되며 스레드, 모서리, 마감과 같은 세부 사항에 중점을 둡니다. 사소한 것처럼 보일 수도 있지만 최종 설계 및 조립 요구 사항을 충족하는 데 중요한 역할을 합니다.

일반적인 2차 CNC 가공 작업에는 태핑, 스레드 밀링, 모따기, 디버링 및 조각이 포함됩니다. 올바른 2차 작업을 선택하면 부품 성능이 향상되고 깨끗하고 전문적인 마감이 보장됩니다.

소재별 CNC 가공 공정

CNC 가공에서는 재료 선택이 중요합니다. 다양한 재료는 절단 중에 다르게 동작하며 이는 공구 수명, 표면 조도, 가공 속도 및 전체 비용에 영향을 미칩니다. 다양한 재료가 어떻게 처리되는지 이해하면 해당 응용 분야에 적합한 CNC 가공 공정을 선택하는 데 도움이 됩니다.

CNC 가공은 주로 금속 및 플라스틱 재료에 사용됩니다. 각 카테고리에는 고유한 장점과 일반적인 사용 사례가 있습니다.

금속 CNC 가공

금속 CNC 가공은 강도, 내구성 및 정밀도가 요구되는 산업에 널리 적용됩니다. 일반적인 금속에는 알루미늄, 강철, 스테인레스 스틸, 주철 및 티타늄이 포함됩니다. 이러한 재료는 일반적으로 CNC 밀링, 터닝, 드릴링, 보링 및 연삭을 통해 가공됩니다.

플라스틱 CNC 가공

플라스틱 CNC 가공은 일반적으로 경량 부품, 프로토타입, 전기 또는 화학적 저항 요구 사항이 있는 구성 요소에 사용됩니다. 플라스틱은 일반적으로 금속보다 절단하기가 쉽지만 변형이나 표면 마감 불량을 방지하려면 적절한 도구 선택이 여전히 중요합니다.

CNC 가공 프로세스 워크플로우

CNC 가공 프로세스는 구조화된 작업 흐름을 따라 정확성, 효율성 및 일관된 품질을 보장합니다. 다음은 일반적인 CNC 가공 프로세스와 관련된 주요 단계입니다.

CAD 디자인

프로세스는 부품 형상, 치수 및 공차 요구 사항을 정의하는 CAD 모델로 시작됩니다. 잘 설계된 모델은-부드럽고 효율적인 가공을 보장하는 데 도움이 됩니다.

CAM 프로그래밍

CAD 파일은 가공 지침으로 변환됩니다. 공구 경로, 절삭 매개변수 및 가공 순서는 정확성과 생산성을 최적화하도록 설정됩니다.

기계 설정

공작물이 CNC 기계에 단단히 고정되고 절삭 공구가 설치되며 공구 오프셋이 조정됩니다. 가공 안정성과 정밀도를 위해서는 올바른 설정이 필수적입니다.

가공 작업

CNC 기계는 프로그래밍된 지침에 따라 밀링, 터닝, 드릴링 또는 기타 작업을 자동으로 수행합니다.

검사 및 품질 관리

완성된 부품은 배송 전에 치수, 공차, 표면 마감을 확인하기 위해 검사됩니다.

이 워크플로우를 이해하면 고객은 가공 리드 타임, 비용 및 생산 신뢰성을 더 잘 예측할 수 있습니다.

올바른 CNC 가공 공정을 선택하는 방법은 무엇입니까?

올바른 CNC 가공 공정을 선택하는 것은 몇 가지 실제적인 요소에 따라 달라집니다. 모든 솔루션에 맞는-크기-는 없습니다-가장 좋은 프로세스는 부품 요구사항과 생산 목표에 맞는 프로세스입니다.

부품 형상

복잡한 모양, 포켓 또는 3D 표면은 CNC 밀링 또는 5축 가공에 더 적합하고 원형 또는 원통형 부품은 CNC 터닝에 이상적입니다.

재료 유형

다양한 재료가 다르게 가공됩니다. 알루미늄과 플라스틱은 절단하기 쉬운 반면, 스테인리스강이나 티타늄은 더 느린 속도와 더 견고한 설정이 필요할 수 있습니다.

공차 요구사항

공차가 엄격하면 원하는 정확도를 달성하기 위해 더 정밀한 공정, 추가 마무리 작업 또는 다{0}}축 가공이 필요할 수 있습니다.

생산량

프로토타입이나 소규모 배치의 경우 유연한 CNC 가공 프로세스가 가장 적합합니다. 대량 생산의 경우 공정 안정성과 사이클 시간이 더욱 중요해집니다.

표면 마감

매끄럽거나 미세한 표면 마감이 필요한 경우 연삭 또는 마무리 작업과 같은 2차 작업이 필요할 수 있습니다.

비용과 효율성

올바른 프로세스는 부품 품질을 저하시키지 않으면서 가공 시간, 공구 마모 및 전체 비용의 균형을 유지합니다.

이러한 요소를 함께 평가함으로써 프로젝트에 대한 정밀도, 효율성 및 비용의 최상의 균형을 제공하는 CNC 가공 프로세스를 선택할 수 있습니다.

CNC 가공 공정과 기타 제조 방법 비교

CNC 가공은 가장 널리 사용되는 제조 방법 중 하나이지만 항상 유일한 옵션은 아닙니다. CNC 가공이 다른 제조 방법과 어떻게 비교되는지 이해하면 프로젝트에 가장 적합한 솔루션을 선택하는 데 도움이 됩니다.

CNC 가공과 주조

CNC 가공은 더 높은 정확도와 더 나은 표면 조도를 제공하는 반면, 주조는 대량의 단순한 형상에 더 적합합니다. 엄격한 공차 또는 설계 변경이 필요한 경우 CNC 가공이 선호되는 경우가 많습니다.

CNC 가공과 사출 성형

사출 성형은 모양이 일정한 대용량{0}}플라스틱 부품에 이상적입니다. CNC 가공은 중소 규모, 프로토타입 또는 빈번한 설계 수정에 더 유연하고 비용 효율적입니다.{2}}

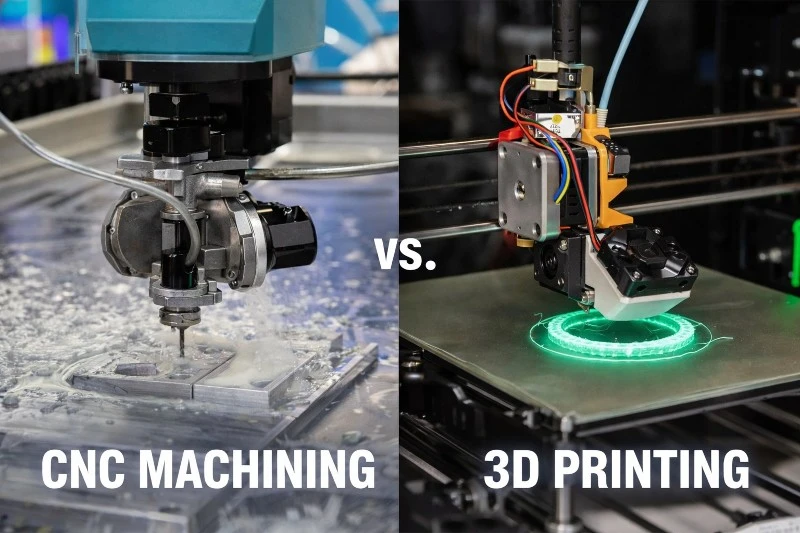

CNC 가공과 3D 프린팅

3D 프린팅은-빠른 프로토타입 제작과 복잡한 내부 구조에 매우 적합합니다. 그러나 CNC 가공은 기능성 부품에 대해 더 나은 재료 강도, 표면 품질 및 치수 정확도를 제공합니다.

일반적으로 CNC 가공은 정밀성, 유연성, 재료 성능이 매우 중요할 때 최선의 선택입니다.{0}}특히 기능성 및 최종 용도 구성요소의 경우-더욱 그렇습니다.

CNC 가공 공정의 장점과 한계

CNC 가공은 현대 제조에 많은 이점을 제공하지만 다른 프로세스와 마찬가지로 특정 제한 사항도 있습니다. 양측을 모두 이해하면 더 많은 정보를 바탕으로 결정을 내리는 데 도움이 됩니다.

장점

높은 정밀도와 정확도

CNC 가공은 복잡한 부품에 대해서도 엄격한 공차와 일관된 결과를 제공합니다.

우수한 반복성

일단 프로그래밍하면 동일한 부품을 최소한의 변형으로 반복적으로 생산할 수 있습니다.

광범위한 재료 호환성

CNC 가공은 다양한 금속 및 플라스틱에 잘 작동합니다.

디자인 유연성

최소한의 툴링 변경으로 복잡한 형상 및 설계 변경을 처리할 수 있습니다.

자동화 및 효율성

자동화된 작업으로 수작업이 줄어들고 생산 효율성이 향상됩니다.

제한 사항

높은 초기 비용

CNC 기계 및 프로그래밍에는 수동 방법에 비해 더 높은 초기 투자가 필요합니다.

프로그래밍 및 설정 시간

복잡한 부품은 프로그래밍 및 기계 설정에 더 많은 시간이 필요할 수 있습니다.

매우 높은 볼륨에는 적합하지 않음

대량 생산의 경우 사출 성형이나 주조와 같은 공정이 더 비용 효율적일 수 있습니다.-

전반적으로 CNC 가공은 대량 생산 시 매우 낮은 단가보다 정밀도, 유연성 및 품질이 더 중요할 때 탁월한 선택입니다.-

자주 묻는 질문

가장 일반적인 CNC 가공 공정은 무엇입니까?

CNC 밀링은 가장 일반적으로 사용되는 CNC 가공 공정입니다. 이는 매우 다용도성이 높으며 다양한 재료의 복잡한 모양, 평평한 표면, 슬롯 및 포켓을 처리할 수 있습니다.

어떤 CNC 가공 공정이 가장 높은 정확도를 제공합니까?

연삭 및 5축 CNC 가공은 일반적으로 가장 높은 정확도를 제공합니다. 실제 정밀도는 기계 강성, 툴링, 프로그래밍 및 검사 방법에 따라 달라집니다.

복잡한 부품에 가장 적합한 CNC 가공 공정은 무엇입니까?

복잡한 형상과 다중 각도 기능의 경우 일반적으로 5축 CNC 가공이 최선의 선택입니다. 이는 설정 시간을 줄이고 전반적인 부품 정확도를 향상시킵니다.

CNC 가공은 소량 생산에 적합합니까?

예. CNC 가공은 고가의 금형 없이도 유연성과 빠른 설정을 제공하므로 프로토타입 및 중소 규모 배치 생산에 이상적입니다.

CNC 가공 비용에 영향을 미치는 요인은 무엇입니까?

주요 비용 요소로는 재료 유형, 부품 복잡성, 공차 요구 사항, 가공 시간, 마무리 또는 검사와 같은 2차 작업 등이 있습니다.

CNC 가공을 금속 부품과 플라스틱 부품 모두에 사용할 수 있습니까?

예. CNC 가공은 금속 및 플라스틱 재료 모두에 널리 사용되므로 많은 산업 및 응용 분야에 유연한 솔루션이 됩니다.

결론

CNC 가공 공정은 현대 제조에서 핵심적인 역할을 하며 다양한 재료와 응용 분야에 걸쳐 정밀성, 유연성 및 신뢰할 수 있는 품질을 제공합니다. 밀링 및 선삭부터 고급 5축 가공에 이르기까지 각 프로세스는 특정 목적을 수행하며 설계를 효율적으로 구현하는 데 도움이 됩니다.

제조업체는 다양한 CNC 가공 프로세스, 재료 및 작업 흐름을 이해함으로써 비용, 정확성 및 생산 효율성에 대해 더 나은 결정을 내릴 수 있습니다. 올바른 가공 공정을 선택하면 부품 품질이 향상될 뿐만 아니라 리드 타임이 단축되고 전반적인 제조 위험이 줄어듭니다.

새로운 프로젝트를 계획하고 있다면또는 가공 옵션을 평가할 때 CNC 가공은 여전히 ​​실용적이고 입증된 솔루션입니다.{0}}특히 정밀도와 일관성이 가장 중요한 경우에는 더욱 그렇습니다.
