CNC 수평 보링 센터는 컴퓨터 수치 제어 기술을 통합하는 고급 공작 기계입니다. 그들은 현대 제조에서 다재다능하고 중요합니다. 처리 효율성을 향상시킬뿐만 아니라 높은 정밀도와 고품질의 제품을 보장합니다. 기술의 지속적인 발전으로 수평 보링 및 밀링 가공 센터의 응용 분야가 더욱 확장 될 것이며 기술은 계속 업그레이드되고 향상 될 것입니다.
특징
1. 도구 잡지 구조
Servo Tool 잡지에 의해 구동되는 40 및 60 도구 가이드 유형 도구 잡지는 전반적인 도구 변경 효율을 향상시킵니다.
2. 스핀들 구조
메인 샤프트는 유럽 구조 설계, 높은 강성, 고속 및 낮은 진동을 설치합니다. 스핀들의 저속 및 높은 토크.
3. WorkTable은 초대형 연삭 기어를 설치합니다. 정확도를 보장하기 위해 트윈 터보, 소용돌이 방지 구조와 결합됩니다.
4. 전송 구조
X 및 Z-축 전송 방법은 직접 작용 4 륜 구동을 설치합니다. 안정적인 정확도가 있습니다. 또한 반발을 제거하고 비틀림 강성을 향상시키고 각도를 허용 할 수 있습니다. Y 축은 직접 드라이브 변속기를 설치하고 독일 감속기와 협력하여 비틀림 강성을 향상시킵니다.
5. 카운터 웨이트 구조
서보 주파수 변환 유압 스테이션 사용 유압 실린더의 카운터 웨이트는 축 방향 하중을 줄이고 수명을 길게 만듭니다.
6. 캐스팅 구조 설계
선형 가이드 웨이 설치 표면과 Ballscrew Center는 동일한 평면에 있으며 Ballscrew 드라이브를보다 안정적으로 만들고 공작 기계의 전체 정확도의 안정성을 보장합니다.
7. 교수형 가이드 웨이 구조
y 축은 박스 인스 박스 고도리 오른쪽 및 왼쪽 쌍 안감 구조를 채택합니다. Y 축은 4 개의 선형 가이드 가이드 웨이, 2 전면 및 2 등을 설치하며, 강성, 정밀도 및 긴 서비스 수명이 길어집니다.

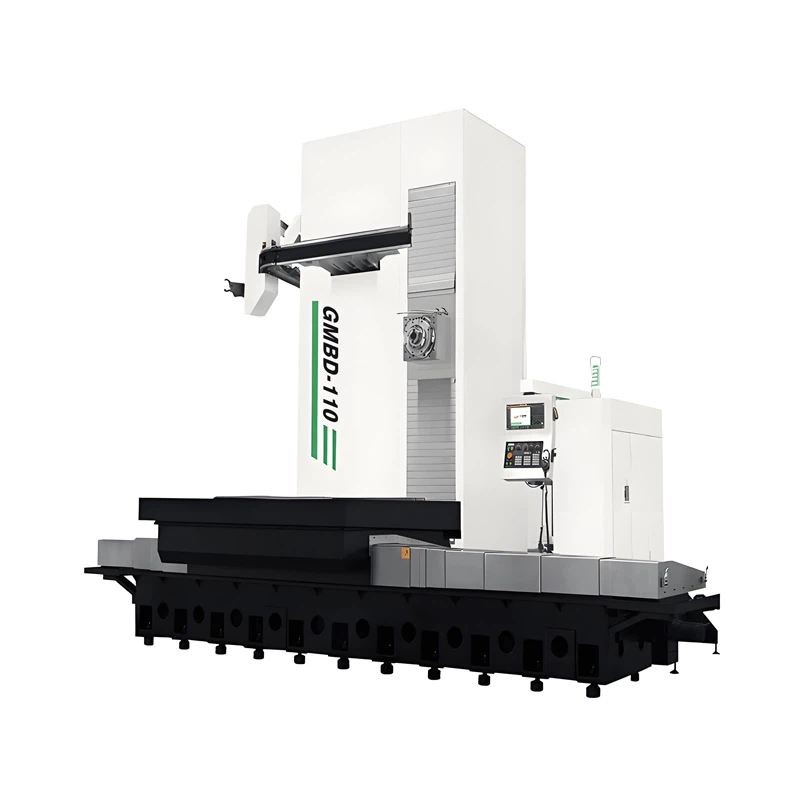

CNC 수평 보링 센터 GMBD-110/6T 매개 변수
|
주제 |
사양 |
단위 |
GMBD-110/6T |
|
여행하다 |
x/y/z/w- 축 |
mm |
2000/2000/1500/550 |
|
스핀들 코에 대한 작업장 |
mm |
65-2065 |
|
|
스핀들 센터에서 열 |
mm |
-2050 |
|
|
X/Y 가이드 웨이 |
롤러 가이드 |
||
|
작업대 |
작업 테이블 크기 (LXW) |
mm |
1250*1500 |
|
최대 테이블로드 |
kg |
6000 |
|
|
테이블 나사 |
아니요/mm |
0.001 |
|
|
축 |
스핀들 타입 (모델 번호 / 장착 크기) |
mm |
BT50 |
|
스핀들 속도 |
RPM |
3500 |
|
|
스핀들 드라이브 유형 |
기어 유형 |
||
|
지루한 막대 직경 |
mm |
φ110 |
|
|
피드 레이트 |
급속한 트래버스 (X/Y/Z) |
m/분 |
10/10/6 |
|
절단 피드 레이트 (X/Y/Z) |
mm/분 |
10000 |
|
|
도구 체인저 (옵션) |
자동 도구 체인저 |
트랙 유형 |
|
|
도구 생크의 유형 |
유형 |
BT50 |
|
|
도구 저장 용량 |
도구 |
40 |
|
|
맥스. 공구 직경 (인접) |
mm |
125 |
|
|
Max.Tool 직경 (빈) |
mm |
250 |
|
|
최대 툴 길이 |
mm |
500 |
|
|
최대 무게 |
kg |
25 |
|
|
가장 빠른 도구 변경 시간 |
비서 |
14 |
|
|
모터 |
스핀들 모터 |
KW |
22-57 |
|
3 축 서보 모터 |
KW |
5.4/5.4/5.4/2.9 |
|
|
절단 워터 펌프 모터 |
m/h-m |
4-60 |
|
|
정확성 |
x/y/z/w 포지셔닝 정확도 |
mm |
0.01/0.01/0.01/0.012 |
|
X/Y/Z/W 반복 위치 정확도 |
mm |
0.005/0.008/0.005/0.008 |
|
|
힘 |
전원 요구 사항 |
KVA |
50 |
|
필수의 |
공기 압력 요구 사항 |
kg/cm² |
6^8 |
|
다른 |
외부 치수 ((l/w/h)) |
mm |
6600*5150*5250 |
|
총 체중 |
t |
31 |
표준 액세서리
|
칩 컨베이어 시스템 |
견고한 태핑 |
이중 LED 작업 조명 |
스핀들 코 공기 블로우 |
|
자동 윤활 시스템 |
측정 시스템 |
LED 3 색 경고등 |
레벨링 볼트와 패드 |
|
CNC 제어 시스템 |
냉각 탱크 및 칩 트레이 |
툴링 시스템 |
로타리 테이블 |
옵션
|
로타리 테이블/4 번째 축 |
도구 파손 시스템 |
자동 공작물 측정 시스템 |
진동 댐핑 시스템 |
|
CTS |
도구 사전 설정자 |
오일 미스트 수집가 |
자동 부품 프로브 측정 시스템 |
