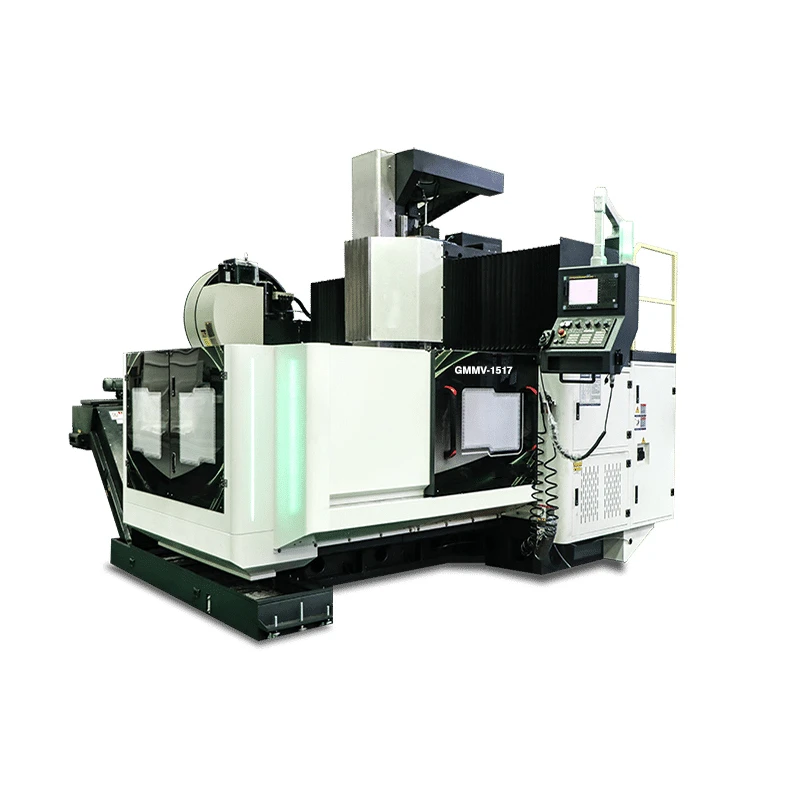

Great Magtech (Xiamen) Electric Co., Ltd는 중국에서 갠트리 이중 컬럼 머시닝 센터 gmmv-1517의 가장 신뢰할 수 있는 제조업체 및 공급업체 중 하나입니다. 우리 공장에서 고품질 갠트리 이중 컬럼 머시닝 센터 gmmv-1517을 구입해 주셔서 진심으로 환영합니다. 자세한 내용은 당사에 문의하세요.
갠트리 이중-컬럼 CNC 머시닝 센터는 고정된 작업 테이블과 세로로 움직이는 갠트리 프레임을 갖춘 대형 CNC 공작 기계입니다. 공작 기계는 폐쇄형 대형 -단면 슬라이드가 장착된 견고한 갠트리 프레임 디자인을 채택하고 크로스빔은 다양한 재료의 중절삭에 적합한 주철 및 강철 벨트 복합재의 롤링/슬라이딩 가이드 시스템을 채택합니다.- 이는 고정밀 처리 요구 사항을 충족할 뿐만 아니라{5}}처리 속도도 보장합니다. 이 갠트리 더블-컬럼 머시닝 센터는 탁월한 강성, 효율적인 자동화 처리 기능 및 유연한 모듈형 설계를 통해 현대 제조 분야에서 고정밀 및 고효율이라는 두 가지 요구 사항을 충족하는 이상적인 선택이 되었습니다.
특징
1. BBT50-6000rpm 고강성 스핀들
2. X/YIZ 빠른 변위 12/12/12m/min
3. 3개-축 레일 직접 연결, Z-축 하드 레일 옵션
4. FANUC FANOVI 시스템
5. 4개-라인 레일 대칭 디자인, 고속-속도 및 고정밀 절단-
6. 통합 대칭 포털 브리지, 다중-턴 박스 구조, 완전한 기계 강성
애플리케이션
· 조선
· 광산 기계
· 전력
· 야금학
· 건설기계
· 중장비
갠트리 이중 컬럼 머시닝 센터 매개변수
| 품목 | 명세서 | 단위 | GMM-1517 |
| 여행하다 | X/Y/Z 축 | mm | 1500*1700*1000 |
| 스핀들 노즈에서 작업대까지의 거리 | mm | 150-1150 | |
| 갠트리 폭 | mm | 1700 | |
| 작업대 | 테이블 크기(L*W) | mm | 1500*1400 |
| 작업대의 최대 부하 용량 | t | 2 | |
| T-슬롯 | mm | 7-22*200 | |
| 축 | 스핀들, 테이퍼 구멍(모델/장착 크기) | mm | BBT50 |
| 스핀들 속도 | rpm | 6000 | |
| 스핀들 최대 속도 | rpm | 4500 | |
| 스핀들 구동 모드 | 벨트 종류 | ||
| 밥을 먹이다 | X/Y/Z 축 급속 이송 | m/분 | 2012/12/10 |
| 절단 피드 | mm/분 | 8000 | |
| 공구 교환 장치(옵션) | 도구 교환 방법 | 측면-장착 | |
| 핸들 사양 | 유형 | BT50 | |
| 도구 용량 | 도구 | 24 | |
| 최대 공구 직경(인접 공구) | mm | φ112 | |
| 최대 공구 직경(인접 공구 없음) | mm | φ200 | |
| 최대 공구 길이 | mm | 300 | |
| 최대 도구 무게 | kg | 18 | |
| 가장 빠른 도구 교환 시간 | 비서 | 4.9 | |
| 모터 | 스핀들 모터 | kw | iIP30/8000 |
| 3-축 서보 모터 | kw | bis40/2000/bis40/2000/bis40B/2000 | |
| 절단 워터 펌프 모터 | m/h-m | 4-60 | |
| 공차(GB/T 19362.2-2017) | 포지셔닝 정확도 | mm | 0.02/0.02/0.018 |
| 반복성 | mm | 0.016/0.014/0.008 | |
| 전력 요구 사항 | 전력 요구 사항 | 크바 | 45 |
| 공기 소스 요구 사항 | Kg/cm² | 6^8 | |
| 기계 크기 | 길이*너비*높이 | mm | 4126*4712*3941 |
| 무게 | t | 16 |
표준 액세서리
| 리지드 태핑 | 듀얼 LED 작업등 | 스핀들 노즈 에어 블로우 | M30 자동 꺼짐 |
| 자동 윤활 시스템 | 전기 캐비닛의 열교환 | LED 3색 경고등 | 레벨링 볼트 및 패드 |
| 반-폐쇄형 가드 | 듀얼-나사형 칩 컨베이어 | 체인형 칩 컨베이어 및 카트 |
옵션
| 광학 선형 스케일 | 공구 파손 시스템 | 오일미스트 시스템 | 에어컨 |
| CTS | 칩 컨베이어 시스템 | 오일 스키머 | 자동차 부품 프로브 측정 시스템 |
| 40T ATC | 로타리 테이블 | 90도 수동 밀링 헤드 | AHC가 적용된 90도 자동 밀링 헤드 |
