CNC 가공의 세계는 정밀도와 작업에 적합한 도구에 크게 의존합니다. 최적의 드릴링 결과를 얻는 데 가장 중요한 요소 중 하나는 올바른 드릴 형상을 선택하는 것입니다. 알루미늄, 강철, 복합재에 드릴링을 하든 드릴 비트의 형상은 성능, 공구 수명, 구멍 품질에 직접적인 영향을 미칩니다. 잘못된 형상을 선택하면 가공 효율성이 최대 40%까지 감소할 수 있다는 사실을 알고 계셨습니까? 모든 기계 기술자가 알아야 할 10가지 CNC 드릴 형상에 대해 알아보고 드릴링 작업을 개선할 수 있는 방법을 이해해 봅시다!
CNC 드릴 형상이란 무엇이며 왜 중요한가요?
CNC 드릴링의 경우 드릴 비트의 형상이 가공 작업의 성공을 좌우할 수 있습니다. 성능과 정밀도를 모두 최적화하려면 드릴 형상을 이해하는 것이 필수적입니다.
CNC 드릴 형상의 정의
CNC 드릴 형상은 드릴 비트의 절삭날, 플루트 및 포인트 각도의 특정 설계를 나타냅니다. 이러한 요소는 함께 작동하여 드릴이 재료와 상호 작용하는 방식을 결정하여 프로세스의 속도, 정확성 및 효율성에 영향을 미칩니다. 올바른 형상은 칩 제거를 개선하고 공구 마모를 방지하며 홀 품질을 향상시킬 수 있습니다.
기하학이 성능에 영향을 미치는 이유
드릴의 형상은 드릴링 중 절삭력, 칩 흐름 및 열 분포에 직접적인 영향을 미칩니다. 올바른-지오메트리로 잘 설계된 드릴 비트는 진동을 줄이고 막힘을 방지하며 공구 수명을 연장할 수 있습니다. 재료 및 가공 요구 사항에 따라 올바른 형상을 선택하면 보다 원활한 작업과 우수한 결과가 보장됩니다.
모든 기계공이 알아야 할 10가지 CNC 드릴 형상
다양한 CNC 드릴 형상을 이해하는 것은 가공 효율성, 공구 수명 및 홀 품질을 향상시키는 데 중요합니다. 모든 기계공이 숙지해야 할 10가지 필수 형상은 다음과 같습니다.
1. 포인트 각도 기하학
a의 점 각도드릴 비트CNC 가공의 성능에 영향을 미치는 중요한 요소입니다. 이는 드릴 끝부분에 형성되는 각도로, 드릴이 재료를 얼마나 효율적으로 절단할 수 있는지 결정하는 데 중요한 역할을 합니다.
포인트 각도 개요
일반적인 포인트 각도에는 일반 용도의 118도, 더 단단한 재료의 경우 135도, 깊은 구멍 드릴링의 경우 150도가 포함됩니다. 각각은 다양한 재료 유형과 드릴링 조건을 처리하도록 설계되었습니다.
절삭 속도와 정확도에 미치는 영향
135도와 같은 더 날카로운 포인트 각도는 절삭력을 감소시키기 때문에 더 단단한 재료에 이상적입니다. 118도와 같이 둔각이 클수록 부드러운 재료에서 더 나은 정확도를 제공하고 마찰을 줄여 구멍 품질과 절단 속도를 향상시킵니다. 올바른 포인트 각도를 선택하면 효율적이고 정밀한 드릴링이 보장됩니다.
2. 분할점 기하학
분할점 형상은 특히 정밀도가 중요한 경우 드릴링 성능을 크게 향상시키는 특수 드릴 비트 디자인입니다.
분할점 기하학이란 무엇입니까?
분할 지점 형상은 드릴 비트 팁의 독특한 디자인을 의미하며, 지점이 두 부분으로 분할되어 날카롭고 효율적인 절삭날을 만듭니다. 이러한 형상은 드릴이 걷거나 돌아다니는 위험을 줄여 보다 정확하고 안정적인 드릴링을 가능하게 합니다. 이는 가공하기 어려운--재료에 구멍을 뚫는 데 특히 유용합니다.
분리점 드릴을 위한 최고의 재료
분할점 드릴은 스테인리스강, 티타늄, 고{0}}탄소강과 같은 단단한 재료에 사용할 때 탁월한 성능을 발휘합니다. 기하학적 구조는 마찰과 절삭력을 최소화하여 이러한 거친 재료에 더 부드럽게 진입할 수 있도록 해줍니다. 또한 박리 또는 변형이 발생하기 쉬운 복합재 또는 기타 재료에 드릴링하는 데에도 유용합니다. 정밀하거나 견고한 재료로 작업하는 경우 분할점 형상이 이상적인 선택입니다.

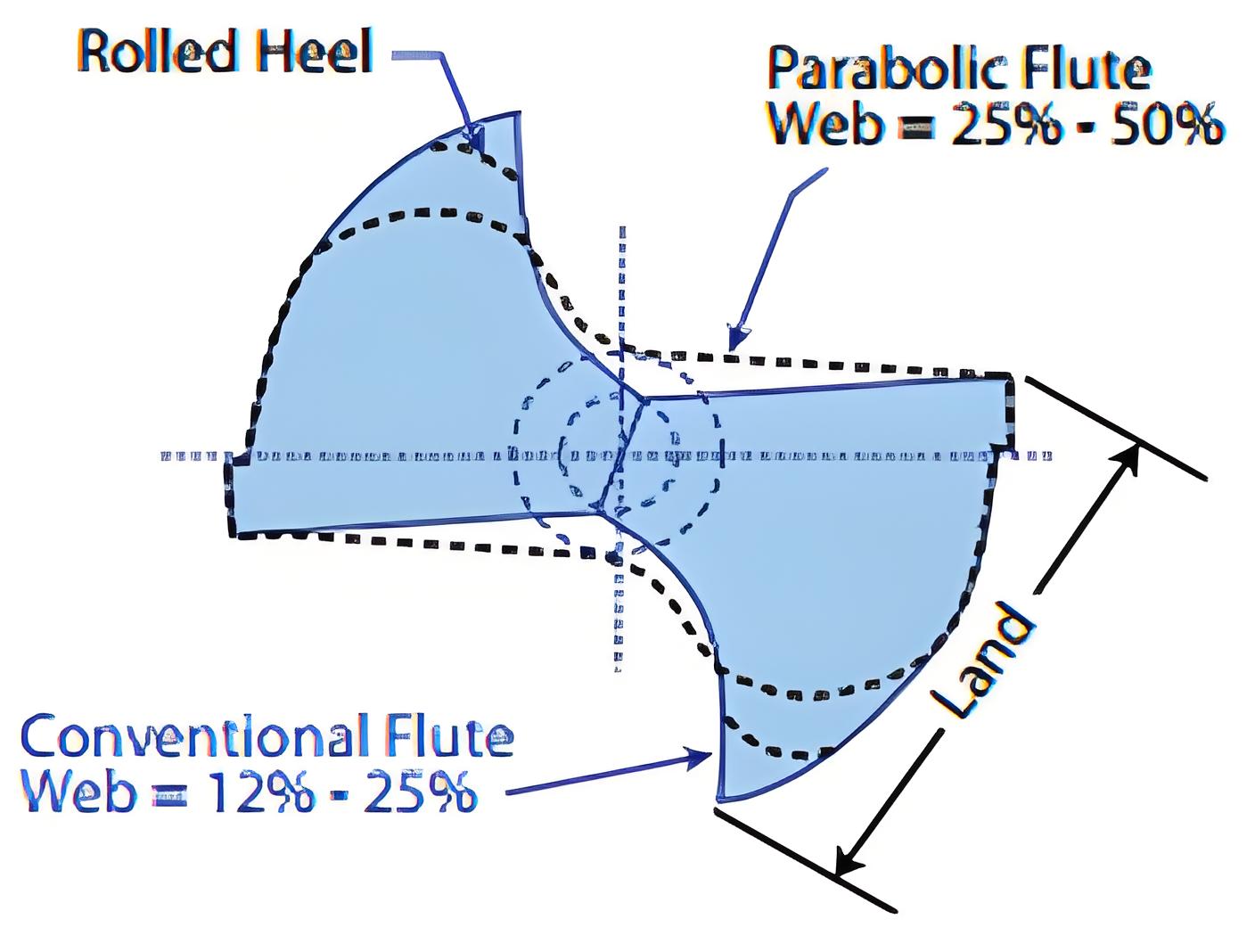

3. 포물선 플루트 기하학
포물선형 플루트 형상은 특히 깊은 홀 작업에서 칩 제거 및 드릴링 효율성을 향상시키는 특수 설계입니다.
포물선 플루트 기하학이란 무엇입니까?
포물선형 플루트에는 곡선형의 부드러운 모양이 있어 드릴링 중에 칩을 보다 효율적으로 배출할 수 있습니다. 이러한 설계는 막힘 및 열 축적 위험을 줄여 공구 수명과 홀 품질을 향상시킬 수 있습니다.
주요 이점
포물선형 플루트 형상의 주요 장점은 특히 깊은 홀에서 칩을 보다 효과적으로 제거할 수 있다는 것입니다. 그 결과 드릴링이 더 부드러워지고 절삭 속도가 향상되며 공구 마모가 줄어듭니다.
포물선 기하학을 위한 재료
포물선형 플루트 드릴은 높은 드릴링 효율성과 표면 조도를 유지하기 위해 칩 제거가 중요한 알루미늄, 구리, 플라스틱과 같은 부드러운 소재에 가장 적합합니다.
4. 고나선 기하학
고나선형 형상은 칩 제거를 크게 향상시키고 절삭 속도를 높여 특정 가공 작업에 이상적인 드릴 비트 디자인입니다.
고나선 기하학이란 무엇입니까?
고나선 형상은 홈에 가파른 나선형 각도가 있는 드릴 비트를 나타냅니다. 이 설계를 통해 칩 제거 속도가 빨라지고 절삭력 제어가 향상되어 열이 감소하고 전반적인 드릴링 성능이 향상됩니다.
이점 및 응용
고나선형 형상의 주요 이점은 플라스틱, 알루미늄, 황동과 같은 부드러운 재료로 고속 드릴링을 처리할 수 있다는 것입니다.{0}} 효율적인 칩 제거 기능은 막힘과 과열 가능성을 줄여주므로 빠른 속도의 작업과 대량의 칩을 생성하는 재료에 적합합니다.-
5. 가변 나선 기하학
가변 나선 형상은 진동을 줄이고 전반적인 드릴링 안정성을 향상시키는 드릴 비트 디자인으로, 견고한 재료에 이상적인 선택입니다.
가변 나선 형상이 다른 이유는 무엇입니까?
나선형 각도가 일정한 기존 드릴 비트와 달리 가변 나선형 드릴은 불규칙한 나선형이 특징입니다. 이러한 변형은 드릴링 중 고조파 진동을 최소화하는 데 도움이 되어 작업이 더 원활해지고 구멍이 더 정밀하게 생성됩니다.
그것이 탁월한 곳
가변 나선 형상은 스테인리스강, 티타늄 및 기타 합금과 같은 단단하고 까다로운 재료에 탁월한 성능을 발휘합니다. 또한 품질과 효율성을 유지하기 위해 일관된 칩 제거와 공구 떨림 감소가 필수적인 심공 드릴링에도 유용합니다.
6. 작은-직경 드릴을 위한 마이크로 형상
마이크로 지오메트리는 작은 직경의 드릴링 작업에서 정밀도와 성능을 향상시키는 것을 목표로 하는 특수 드릴 비트 디자인입니다.-
마이크로 기하학에 초점
마이크로 기하학은 일반적으로 1/8인치 미만의 매우 작은 직경을 가진 드릴 비트의 미세 조정된 디자인을 의미합니다.{0}} 이 형상은 정밀한 소규모 드릴링을 위해 절단 효율성을 극대화하고 열 축적을 줄이며 칩 흐름을 개선하는 데 중점을 둡니다.{4}}
응용
마이크로 지오메트리는 의료기기 제조, 전자제품, 항공우주 등 초정밀 드릴링이 필요한 산업에 필수적입니다.- 정확성이 중요한 세라믹, 플라스틱, 금속과 같은 재료에 공차가 엄격한 작은 구멍을 드릴링하는 데 특히 유용합니다.
7. 코너 모따기 형상
코너 모따기 형상은 특히 정밀도와 부드러운 모서리 품질이 중요한 경우 드릴 비트의 절삭 모서리를 향상시키는 설계 기능입니다.
코너 챔퍼 형상이란 무엇입니까?
코너 모따기 형상에는 드릴 비트 끝의 가장자리에 약간의 경사 또는 평면이 포함됩니다. 이러한 수정은 팁의 치핑이나 마모 가능성을 줄여 전반적인 절단 성능을 향상시키는 데 도움이 됩니다.
엣지 품질이 중요한 이유
모따기된 모서리는 버 형성이 적고 표면 마감이 향상된 깔끔한 구멍을 만드는 데 도움이 됩니다. 이는 항공우주, 자동차, 의료 기기용 부품 제조 등 엣지 품질이 필수적인 응용 분야에서 내구성과 정확성을 모두 보장하는 데 특히 중요합니다.
8. 칩브레이커 형상
칩 브레이커 형상은 드릴링 중에 생성되는 칩의 모양과 크기를 제어하여 성능과 안전성을 모두 향상시키는 특수 설계입니다.
칩브레이커 이해
칩 브레이커는 길고 끈끈한 칩을 더 작고 관리하기 쉬운 조각으로 분해하는 데 도움이 되는 드릴 비트의 절삭날에 내장된 기능입니다. 이는 칩 막힘을 방지하고 보다 원활한 드릴링 공정을 보장합니다.
이익
칩 브레이커 형상의 주요 이점은 칩 흐름이 개선되어 칩이 절삭 공정을 방해하고 공구 마모를 유발하는 것을 방지한다는 것입니다. 또한 과열 위험을 줄이고 특히 스테인리스강이나 티타늄과 같은 견고한 재료를 작업할 때 드릴링 효율성을 높입니다.
9. 형상을 통한 냉각수-
절삭유{0}}형상은 절삭유를 절삭날에 직접 전달하여 드릴링 성능을 향상시키고 공구 수명을 연장하는 특수 드릴 비트 설계입니다.
형상을 통한{0}}냉각수란 무엇인가요?
절삭유{0}}기하형상은 절삭유가 공구를 통해 절삭날까지 직접 흐르도록 하는 채널로 설계된 드릴 비트를 의미합니다. 이는 고속 작업 중에 비트를 냉각하는 데 도움이 됩니다.-
심공 드릴링에 필수적인 이유
심공 드릴링에서 절삭유는 열 축적을 줄이고 칩 막힘을 방지하며 칩 제거를 개선하는 데 매우 중요합니다. 절삭유는{1}}기하형상을 통해 최적의 드릴링 조건을 유지하여 특히 단단하거나 열에 민감한 재료를 드릴링할 때 원활한 작동, 긴 공구 수명, 향상된 홀 품질을 보장합니다.{2}}
10. 헤비듀티 지오메트리
고강도-형상은 힘든 가공 작업 중에 발생하는 높은 절삭력과 강한 열을 견디도록 설계되어 까다로운 조건에서도 내구성과 성능을 보장합니다.
헤비듀티 드릴 설계
견고한-드릴 비트는 더 두꺼운 코어와 더 강한 절단 모서리와 같은 강화된 기능으로 제작되어 높은 응력을 받는 드릴링 작업을 처리할 수 있습니다.- 이러한 기하학적 구조는 극심한 압력에서도 드릴 비트가 손상되지 않고 오랫동안 마모되지 않도록 도와줍니다.
주요 애플리케이션
견고한-구조는 주철, 경화강, 견고한 합금과 같은 단단한 재료를 드릴링하는 데 필수적입니다. 이는 대규모-, 대량-시추 작업이 필요한 자동차, 건설, 광업과 같은 산업에서 일반적으로 사용됩니다. 이 비트는 심공 드릴링 및 고부하 작업에 탁월하여 효율성과 공구 수명을 보장합니다.
작업에 적합한 CNC 드릴 형상을 선택하는 방법
작업에 적합한 드릴 형상을 선택하면 드릴링 효율성, 공구 수명 및 구멍 품질에 큰 영향을 미칠 수 있습니다. 최선의 선택을 하는 방법은 다음과 같습니다.
형상을 재료에 일치시키기
드릴링하려는 자료는 형상 선택에서 중요한 역할을 합니다. 알루미늄과 같은 부드러운 소재는 고나선형 구조의 이점을 누리는 반면, 스테인리스강과 같은 견고한 소재는 분할점 또는 견고한-구조형 구조에 더 적합합니다.
구멍 깊이 및 직경 고려 사항
깊은 구멍의 경우 형상을 통과하는 포물선형 또는 냉각수{0}}가 이상적입니다. 칩 제거가 향상되고 열 축적이 줄어들기 때문입니다. 직경이 더 작은 얕은 구멍의 경우 정밀도를 위해 날카로운 포인트 각도가 필요한 경우가 많습니다.
속도와 정밀도를 위한 최적화
속도가 최우선이라면 높은 나선 및 가변 나선 형상이 이상적입니다. 고정밀 드릴링의 경우-분할점 또는 마이크로{2}}기하학적 디자인을 선택하여 정확성을 보장하고 공구 마모를 최소화하세요.
결론
올바른 CNC 드릴 형상을 이해하고 선택하면 가공 공정에 큰 변화를 가져올 수 있습니다. 성능 향상과 공구 수명 연장부터 홀 품질 향상까지 올바른 형상을 통해 경쟁 우위를 확보할 수 있습니다. 드릴링 작업을 최적화할 준비가 되셨나요? 올바른 형상을 선택하고, 가공 매개변수를 조정하고, 효율성이 높아지는 것을 지켜보세요!
