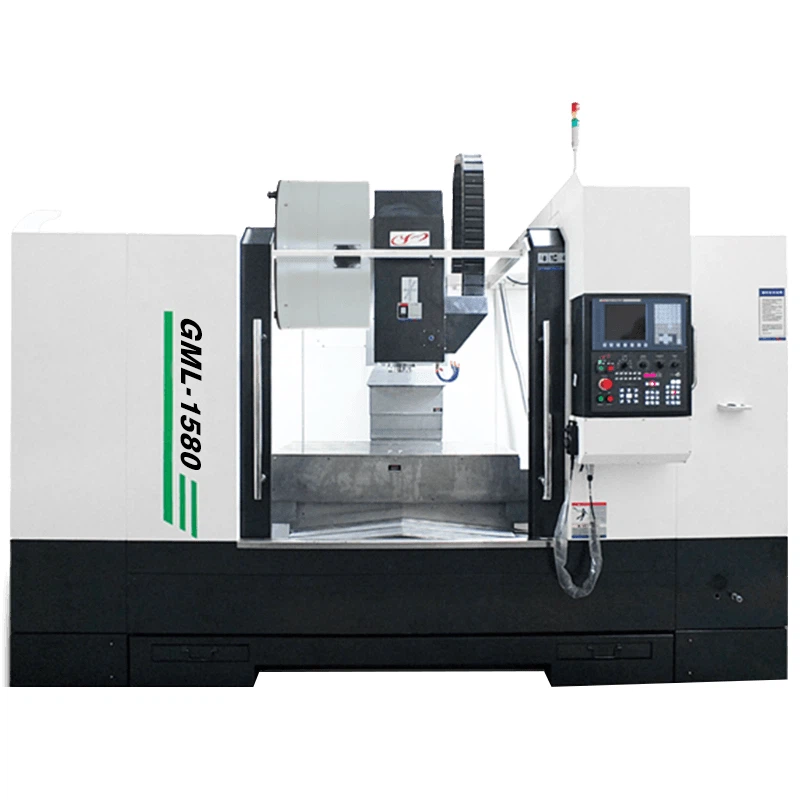

CNC 수직 밀링 머신 설명
이 수직 밀링 머신은 정밀 가공에 필수적인 다양한 도구입니다. 수직으로 배향 된 스핀들을 사용하면 절단 도구가 위에서 작동 할 수 있으므로 복잡한 디테일과 복잡한 모양을 만드는 데 이상적입니다. 튼튼한 프레임과 견고한 작업 테이블로 제작 된이 기계는 진동을 최소화하여 정확한 결과를 보장합니다. 밀링, 드릴링 및 태핑을 포함한 다양한 작업을 수행 할 수 있으며 종종 자동화되고 일관된 생산을위한 CNC 호환성을 특징으로합니다. 내구성이 뛰어나고 사용자 친화적 인이 기계는 워크샵의 필수품으로 소규모 및 대규모 프로젝트의 신뢰성과 효율성을 제공합니다.
수직 가공 구조 특성
수직 CNC 가공 센터는 자동차, 기계 공학 및 의료 기술에서 작동하는 금속의 제조 및 생산 부문에서 안정적이고 효율적으로 수행합니다. 보편적으로 적용 가능한 수직 버전에서 5 축 수직 가공 센터에 이르기까지 모든 기계에는 자동 도구 체인저와 최신 CNC 제어 기술이 있습니다. 큰 트래버스 경로가있는 포털 밀링 머신에서 공간 요구 사항이 작은 소형 기계까지.
기계 절단 성능
|
표면 밀링 |
스틸 45# |
시추 구멍 |
스틸 45# |
태핑 |
스틸 45# |
|
절단 깊이 |
|
커터 직경 |
|
태핑 |
|
|
커터 |
Ø125mm*5t |
커터 |
Ø80mm*2t |
커터 |
M30*3P |
|
스핀들 속도 |
550rpm |
스핀들 속도 |
800rpm |
스핀들 속도 |
120rpm |
|
밥을 먹이다 |
F500 |
밥을 먹이다 |
F100 |
밥을 먹이다 |
F420 |
|
너비 |
80mm |
너비 |
80mm |
너비 |
50mm |
수직 프레임 기계 구조적 특성
|
모델 |
GML-1580 |
||
|
주제 |
명세서 |
단위 |
|
|
여행하다 |
x/y/z 축 |
mm |
1500/800/700 |
|
스핀들 코에 대한 작업 테이블 |
mm |
130-830 |
|
|
스핀들 센터에서 열 |
mm |
810 |
|
|
3 축 안내서 |
/ |
X/Y 롤러 선형 가이드 웨이 및 Z 박스 방법 |
|
|
작업대 |
작업 테이블 크기 (L*W) |
mm |
1700x800 |
|
최대 테이블로드 |
kg |
1500 |
|
|
T- 슬롯 |
mm |
5-22x135 |
|
|
축 |
스핀들 테이퍼 |
유형 |
BBT-50 |
|
스핀들 속도 |
RPM |
6000 |
|
|
스핀들 드라이브 유형 |
/ |
벨트 |
|
|
피드 레이트 |
급속한 트래버스 (X/Y/Z) |
m/분 |
20/20/10 |
|
절단 피드 레이트 (X/Y/Z) |
m/분 |
10 |
|
|
도구 체인저 |
자동 도구 체인저 |
/ |
팔 유형 |
|
도구 생크의 유형 |
유형 |
BT50 |
|
|
도구 저장 용량 |
조각 |
24 |
|
|
맥스. 공구 직경 (인접) |
mm |
105 |
|
|
맥스. 공구 직경 (빈) |
mm |
200 |
|
|
맥스. 도구 길이 |
mm |
350 |
|
|
맥스. 도구 무게 |
kg |
15 |
|
|
도구 변경 시간 |
비서 |
4.9 |
|
|
모터 |
스핀들 모터 |
KW |
18.5 |
|
Itree-Axis Seiw 모터 |
KW |
7.0/4.5/4.5 |
|
|
정확성 |
정확성 |
mm |
±0.005/300 |
|
반복성 |
mm |
±0.003 |
|
|
필요한 전력 |
전원 요구 사항 |
KVA |
35 |
|
공기 압력 요구 사항 |
kg/cm² |
6^8 |
|
|
기타 |
외부 치수 (l*w*h) |
mm |
4300x2996x2837 |
|
총 체중 |
t |
13 |
|
