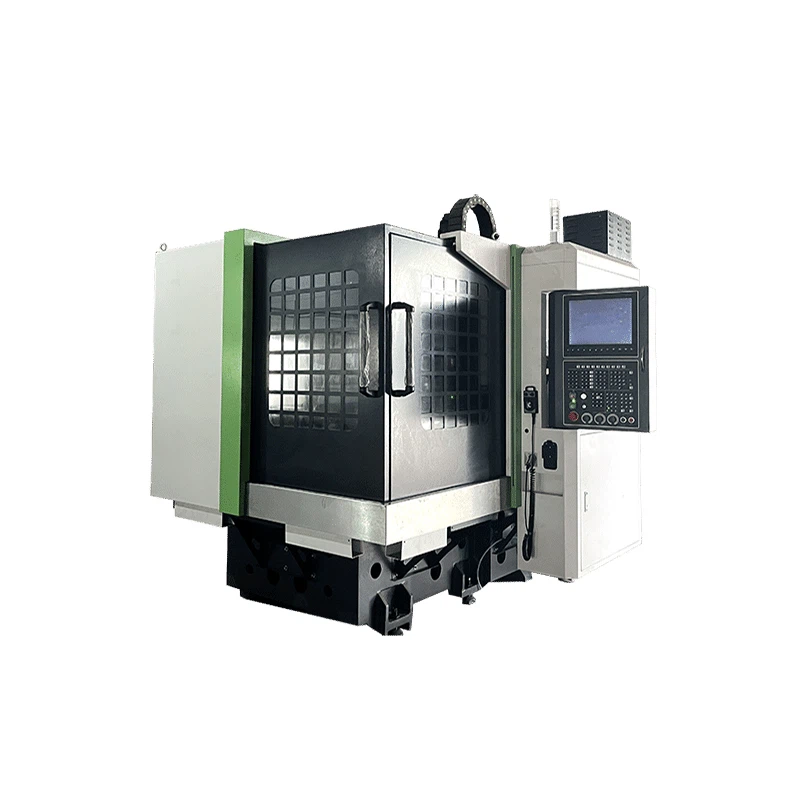

CNC 조각 밀링 머신 GM-770은 x, y 및 z 3 축 서보 직접 제어 기능이있는 반 강사 수직 가공 센터입니다. 3 축 선형 볼 가이드가 있습니다. 가이드는 하중 용량, 넓은 범위 및 높은 정밀도를 가지므로 무거운 하중에 적합합니다. 소형 구조와 합리적인 크기가 있습니다. 스핀들은 동기 벨트를 통해 서보 모터에 의해 구동됩니다. 디스크, 플레이트, 껍질, 캠 및 곰팡이와 같은 다양한 부품의 일회성 클램핑을 실현할 수 있습니다. 드릴링, 밀링, 지루함, 확장, 리밍, 강성 테이핑 및 기타 가공을 수행하여 중간 및 작은 제품의 생산을 충족시킬 수 있습니다.
조각 밀링 머신 조각의 기능
1. 일본 미츠비시 (Mitsubishi)의 최신 E80A 시스템을 채택하고 고속, 높은 정밀 및 안정
성능;
2. 표준 구성에는 주변 칩 펀칭 메커니즘이 장착되어 있습니다.
3. 공작 기계 부품은 유명한 공장의 유명한 브랜드에 속합니다.
4. 일본 미쓰비시 CNC 시스템;
샘플 조각 처리
CNC 조각 밀링 머신 매개 변수
|
모델 |
GM-770 |
||
|
주제 |
명세서 |
단위 |
|
|
여행하다 |
x/y/z 축 |
mm |
700/700/350 |
|
스핀들 코에 대한 작업장 |
mm |
175-525 |
|
|
3 축 안내서 |
/ |
선형 가이드 웨이 |
|
|
문 너비 |
/ |
740 |
|
|
작업대 |
작업 테이블 크기 (L*W) |
mm |
700*700 |
|
최대 테이블로드 |
kg |
400 |
|
|
T- 슬롯 |
mm |
5-16x120 |
|
|
축 |
스핀들 테이퍼 |
유형 |
ER32 |
|
스핀들 속도 |
RPM |
24000 |
|
|
스핀들 드라이브 유형 |
/ |
내장 |
|
|
피드 레이트 |
급속한 트래버스 (X/Y/Z) |
m/분 |
15/15/12 |
|
절단 피드 레이트 (X/Y/Z) |
m/분 |
12 |
|
|
도구 체인저 |
도구 체인저 |
/ |
회전 목마 서보 ATC |
|
모터 |
스핀들 모터 |
KW |
7.5 |
|
3 축 서보 모터 |
KW |
0.85/0.85/1.3 |
|
|
정확성 |
정확성 |
mm |
±0.005 |
|
반복성 |
mm |
±0.003 |
|
|
필요한 전력 |
전원 요구 사항 |
KVA |
12 |
|
공기 압력 요구 사항 |
kg/cm² |
6^8 |
|
|
다른 |
외부 치수 (l*w*h) |
mm |
2100x2500x2550 |
|
총 체중 |
t |
4.2 |
|
CNC 기계를 사용하기위한 예방 조치는 무엇입니까?
안전한 운영
작업 공간을 깨끗하고 깔끔하게 유지하고 잔해와 기름 얼룩을 피하십시오. 공작 기계 작동 절차 및 안전한 작동 절차를 준수하십시오.
공작 기계 도구 검사
단락 또는 누설이 없는지 확인하기 위해 기계를 시작하기 전에 공작 기계의 다양한 구성 요소가 정상인지 확인하십시오.
프로그램 및 매개 변수 설정 :
처리 재료 및 공작물의 특성에 따르면 절단 속도, 공급 속도, 절단 깊이 등과 같은 절단 매개 변수를 합리적으로 설정합니다.
도구 관리 :
적절한 도구를 선택하고 도구가 날카 롭고 손상되지는지 확인하십시오.
공작물 클램핑 :
공작물을 공작 기계에서 공작물을 올바르게 단단히 고정하여 처리 중에 이동이나 떨어지는 것을 피하십시오.
냉각 및 윤활 :
처리 요구 사항에 따라 냉각수를 사용하여 절단 온도를 줄이고 도구 수명을 연장하십시오.
냉각수 오염을 방지하기 위해 냉각수를 정기적으로 확인하고 교체하십시오.
