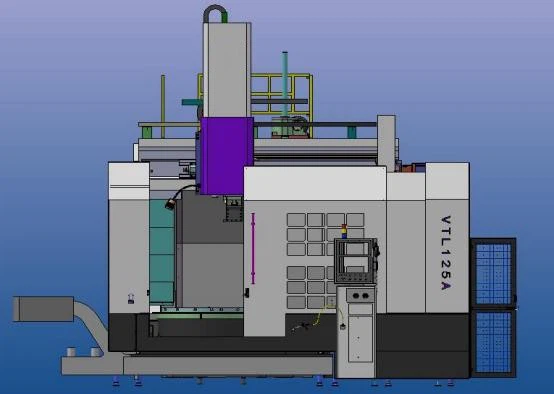

CNC 수직 회전 선반 설명
수직 회전 선반 (VTL)은 중력의 이점을 활용하여 처리 작업 중 작업 피스의 안정성을 강화합니다. 공작물의 무게는 기계 침대에 장착되어 기계의 기초로 똑바로로드를 분산시키는 기계 스핀들에 있습니다. VTL125 수직 CNC 선반은 이동 빔을 갖춘 단일 열 수직 CNC 선반이며, 시장 수요에 따라 회사가 개발하고 설계했으며, 주요 공정 기술을 사용하고, 선반 기계 구조의 새로운 설계, 기술 프로세스 연구 및 선반 시운전의 작업을 진행합니다.
VTL-125A 수직 CNC 선반 구조적 특성
1.
2. 성숙한 기술 도입, 신뢰할 수있는 수입 액세서리 선택 및 공장의 고급 처리 및 테스트 방법은 공작 기계가 높은 처리 정확도, 높은 강성, 높은 신뢰성, 합리적인 레이아웃, 편리한 작동 및 높은 자동화의 특성을 갖도록합니다. 공작 기계에는 자동 도구 변경 장치, 자동 처리, 처리 품질 향상 및 운영 비용 절감을 실현할 수있는 Machine In Tool 설정 장치가 장착 될 수 있습니다.
수직 선반 기계 매개 변수
| 목 | 단위 | 사양 | |
| 주요 매개 변수 | 작업 테이블 직경 | mm | 1100 |
| mmax. 스윙 지름 | mm | 1350 | |
| 맥스. 직경 절단 | mm | 1250 | |
| 맥스. 작업 공작물의 높이 | mm | 1200 | |
| 맥스. 작업 공작물의 무게 | kg | 4000 | |
| 맥스. 작업 테이블의 토크 | N.m | 11000 | |
| 메인 기어 케이싱 | 스핀들의 회전 속도 | R/분 | 1-350 |
| 작업 테이블의 속도 이동 | 두 번의 교대 | 끝이 없습니다 | |
| 주 모터의 전원 출력 | 정격 전력/30 분 | KW | 26 |
| 연속 등급의 전력 | KW | 22 | |
| 숫양 | 램 섹션 크기 | mm * mm | 200X200 |
| x 축 이동 | mm | -100-+900 | |
| z 축 이동 | mm | 900 | |
| 수유 속도 | 절단의 공급 속도 | mm/분 | 0.1-1000 |
| 빠른 수유 속도 | mm/분 | 6000 | |
| 도구 체인저 | 역 | 12 | |
| 회전 도구로드 크기 | mm * mm | 32X32 | |
| 무게 | 선반의 총 중량 | kg | 17500 |
| 체계 | CNC 장치의 모델 | fanuc oi tf | |
| 선반 치수 | 길이*너비*높이 | mm *mm *mm | 5500X3250X5300 |
| 총 전력의 매개 변수 | 전압 | V | AC380 |
| 전압파 범위 | -10-＋10% | ||
| 빈도 | HZ | 50±1 | |
| 총 전력 | KW | 50 | |
| 총 전력의 내용 | 메인 모터 | KW | 22/26 |
| 빔을 위해 모터를 들어 올립니다 | KW | 5.5 | |
| 유압 펌프 용 모터 | KW | 2.2 | |
| 냉각 펌프 용 모터 | KW | 0.75 | |
| x 축의 서보 모터 | KW | 4 | |
| z 축의 서보 모터 | KW | 4 | |
| NC 연합 | KVA | 0.05 | |
| 제어판 | KW | 0.02 | |
| 팬 모터, 조명 등 .. | KW | 0.16 | |
| 칩 제거의 모터 | KW | 0.75 | |
| 냉각 압력 | MPA | 0.5 | |
