안녕하세요! 저는 수평형 CNC 기계 공급업체로서 올바른 공구 경로를 선택하는 것이 얼마나 중요한지 직접 보았습니다. 이는 가공 프로젝트의 성패를 좌우하며 완제품의 품질부터 프로세스 효율성까지 모든 것에 영향을 미칠 수 있습니다. 이번 블로그 게시물에서는 수평형 CNC 기계에 맞는 완벽한 도구 경로를 선택하는 방법에 대한 몇 가지 팁을 공유하겠습니다.
도구 경로 이해
먼저 공구 경로가 무엇인지부터 살펴보겠습니다. 간단히 말해서 공구 경로는 가공 프로세스 중에 절삭 공구가 사용하는 경로입니다. 이는 CNC 기계에 프로그래밍되어 있으며 재료를 제거하고 원하는 모양을 만들기 위해 도구가 공작물을 가로질러 이동하는 방법을 결정합니다.
여러 유형의 공구 경로가 있으며 각각 고유한 장점과 단점이 있습니다. 가장 일반적인 유형은 다음과 같습니다.
- 래스터 또는 지그재그 도구 경로: 가장 간단하고 가장 널리 사용되는 도구 경로 중 하나입니다. 잔디를 깎는 것과 비슷하게 절단 도구를 일련의 평행선으로 앞뒤로 움직이는 작업이 포함됩니다. 래스터 도구 경로는 넓은 영역을 빠르게 황삭 처리하는 데 적합하지만 마무리 작업에는 최선의 선택이 아닐 수 있습니다.
- 윤곽선 도구 경로: 윤곽 도구 경로는 공작물의 윤곽을 따라 가장자리를 따라 절단하여 매끄럽고 마감된 표면을 만듭니다. 이러한 유형의 공구 경로는 정확한 모양과 프로파일을 생성하는 데 이상적이지만 특히 복잡한 형상의 경우 시간이 많이 걸릴 수 있습니다.
- 나선형 또는 나선형 공구 경로: 나선형 도구 경로에는 절단 도구가 나선형 또는 나선형 패턴으로 이동하여 점차적으로 공작물로 내려가는 작업이 포함됩니다. 이러한 유형의 공구 경로는 절삭력을 줄이고 칩 배출을 개선하는 데 도움이 되므로 깊은 구멍을 드릴링하거나 원형 형상을 밀링하는 데 자주 사용됩니다.
- 포켓팅 공구 경로: 포켓팅 공구 경로는 가공물 내부에서 재료를 제거하여 포켓이나 캐비티를 생성하는 데 사용됩니다. 지그재그, 나선형 및 오프셋을 포함하여 여러 유형의 포켓 공구 경로가 있으며, 각각은 다양한 유형의 포켓 및 가공 요구 사항에 적합합니다.
공구 경로 선택 시 고려해야 할 요소
이제 다양한 유형의 공구 경로에 대해 기본적으로 이해했으므로 수평 CNC 기계에 적합한 경로를 선택할 때 고려해야 할 요소에 대해 이야기하겠습니다.
1. 공작물 재료
가공하는 재료는 공구 경로를 선택할 때 고려해야 할 가장 중요한 요소 중 하나입니다. 재료마다 경도, 인성, 가공성과 같은 특성이 다르며, 이는 절삭 공구의 성능과 가장 적합한 공구 경로 유형에 영향을 미칠 수 있습니다.
예를 들어 스테인리스강이나 티타늄과 같이 단단하고 부서지기 쉬운 재료를 가공하는 경우 절삭 공구가 치핑되거나 파손되는 것을 방지하기 위해 더 느린 이송 속도와 더 보수적인 공구 경로를 사용해야 할 수도 있습니다. 반면, 알루미늄이나 플라스틱과 같은 부드러운 소재를 가공하는 경우 더 빠른 이송 속도와 더 공격적인 공구 경로를 사용하여 생산성을 높일 수 있는 경우가 많습니다.
2. 공작물 형상
공구 경로를 선택할 때 공작물의 모양과 복잡성도 중요한 고려 사항입니다. 평평한 표면이나 직선 모서리와 같은 단순한 형상은 기본 래스터 또는 윤곽 도구 경로를 사용하여 가공할 수 있는 경우가 많습니다. 그러나 곡면, 포켓 또는 구멍과 같은 보다 복잡한 형상에는 나선형 또는 포켓팅 공구 경로와 같은 고급 공구 경로가 필요할 수 있습니다.
가공 중인 형상의 크기와 위치를 고려하는 것도 중요합니다. 예를 들어, 작고 깊은 구멍을 가공하는 경우 절단 도구가 파손되지 않고 구멍 바닥에 도달할 수 있도록 나선형 도구 경로를 사용해야 할 수 있습니다. 마찬가지로, 큰 포켓을 가공하는 경우 공구 교환 횟수를 최소화하고 가공 시간을 줄이는 포켓팅 공구 경로를 사용해야 할 수도 있습니다.
3. 가공작업
수행 중인 가공 작업 유형은 공구 경로를 선택할 때 고려해야 할 또 다른 중요한 요소입니다. 황삭, 정삭, 드릴링 또는 밀링과 같은 다양한 가공 작업에서는 최상의 결과를 얻으려면 다양한 유형의 도구 경로가 필요합니다.
예를 들어 황삭 작업에는 일반적으로 대량의 재료를 빠르게 제거하는 작업이 포함되므로 래스터 또는 지그재그 도구 경로가 가장 적합할 수 있습니다. 반면 마무리 작업에는 보다 정확하고 매끄러운 표면 마무리가 필요하므로 윤곽선 또는 나선형 도구 경로가 더 나은 선택일 수 있습니다.
4. 절삭 공구
사용 중인 절단 도구의 유형과 크기도 도구 경로 선택에 영향을 미칠 수 있습니다. 절삭 공구마다 형상, 코팅, 절삭날 디자인이 다르며, 이는 공구 성능과 가장 효과적인 공구 경로 유형에 영향을 미칠 수 있습니다.
예를 들어, 볼 노즈 엔드밀은 매끄럽고 마감된 표면을 제공할 수 있기 때문에 곡면 가공에 자주 사용됩니다. 그러나 볼 노즈 엔드밀은 플랫 엔드밀만큼 효율적이지 않을 수 있으므로 넓은 영역을 황삭 가공하는 데는 최선의 선택이 아닐 수 있습니다.
절삭 공구의 직경과 길이를 고려하는 것도 중요합니다. 직경이 더 큰 절단 도구는 재료를 더 빨리 제거할 수 있지만 작고 좁은 공간에는 도달하지 못할 수도 있습니다. 절삭 공구가 길수록 작업물 깊숙이 들어갈 수 있지만 편향과 진동이 발생하기 쉽습니다.
5. 기계 성능
마지막으로 공구 경로를 선택할 때 수평 CNC 기계의 기능을 고려하는 것이 중요합니다. 기계마다 최대 스핀들 속도, 이송 속도, 가속 속도가 다르며, 이는 절삭 공구의 성능과 가장 적합한 공구 경로 유형에 영향을 미칠 수 있습니다.
예를 들어, 기계의 스핀들 속도와 이송 속도가 빠른 경우 보다 공격적인 공구 경로를 사용하여 생산성을 높일 수 있습니다. 그러나 기계의 스핀들 속도와 이송 속도가 느린 경우 기계에 과부하가 걸리고 절삭 공구가 손상되는 것을 방지하기 위해 보다 보수적인 공구 경로를 사용해야 할 수도 있습니다.
도구 경로 최적화를 위한 팁
수평형 CNC 기계에 적합한 도구 경로를 선택했다면 성능을 최적화하고 가공 결과의 품질을 향상시키기 위해 할 수 있는 몇 가지 작업이 있습니다.
1. 올바른 절단 매개변수 사용
스핀들 속도, 이송 속도, 절삭 깊이와 같은 절삭 매개변수는 절삭 공구의 성능과 가공 표면의 품질에 상당한 영향을 미칩니다. 사용 중인 공작물 재료, 절단 도구 및 도구 경로를 기반으로 올바른 절단 매개변수를 선택하는 것이 중요합니다.
예를 들어 단단한 재료를 가공하는 경우 절삭 공구의 과열과 조기 마모를 방지하기 위해 더 낮은 스핀들 속도와 더 느린 이송 속도를 사용해야 할 수도 있습니다. 반면, 부드러운 소재를 가공하는 경우 더 높은 스핀들 속도와 더 빠른 이송 속도를 사용하여 생산성을 높일 수 있는 경우가 많습니다.
2. 도구 변경 최소화
공구 교환은 시간이 많이 걸리고 가공 공정의 효율성을 저하시킬 수 있습니다. 도구 변경을 최소화하려면 가능한 한 많은 작업에 단일 절삭 도구를 사용하십시오. 또한 회전하거나 교체할 수 있는 다중 절삭날 또는 인서트가 있는 공구 홀더를 사용하여 공구 수명을 연장하고 빈번한 공구 교환의 필요성을 줄일 수도 있습니다.
3. 칩 배출을 위한 공구 경로 최적화
칩 배출은 가공 시 중요한 고려 사항입니다. 칩이 절삭 영역에 쌓여 절삭 공구와 피삭재가 손상될 수 있기 때문입니다. 칩 배출을 위한 공구 경로를 최적화하려면 칩이 절단 영역에서 쉽게 떨어질 수 있는 공구 경로를 사용해 보십시오. 절삭유나 윤활유를 사용하여 칩을 씻어내고 마찰과 열을 줄일 수도 있습니다.
4. 시뮬레이션 소프트웨어 사용
시뮬레이션 소프트웨어는 공구 경로를 최적화하고 가공 프로세스의 성능을 예측하는 데 유용한 도구가 될 수 있습니다. 시뮬레이션 소프트웨어를 사용하면 공구 경로를 시각화하고, 충돌 및 간섭을 확인하고, 가공을 시작하기 전에 절삭 매개변수와 공구 경로를 조정할 수 있습니다. 이를 통해 비용이 많이 드는 실수를 방지하고 가공 결과의 품질을 향상시킬 수 있습니다.
결론
수평형 CNC 기계에 적합한 공구 경로를 선택하는 것은 가공 공정에서 중요한 단계입니다. 공작물 재질, 형상, 가공 작업, 절삭 공구 및 기계 기능을 고려하여 특정 응용 분야에 가장 적합한 공구 경로를 선택할 수 있습니다. 공구 경로 최적화를 위한 팁을 따르면 가공 결과의 효율성과 품질을 향상하고 수평형 CNC 기계를 최대한 활용할 수 있습니다.

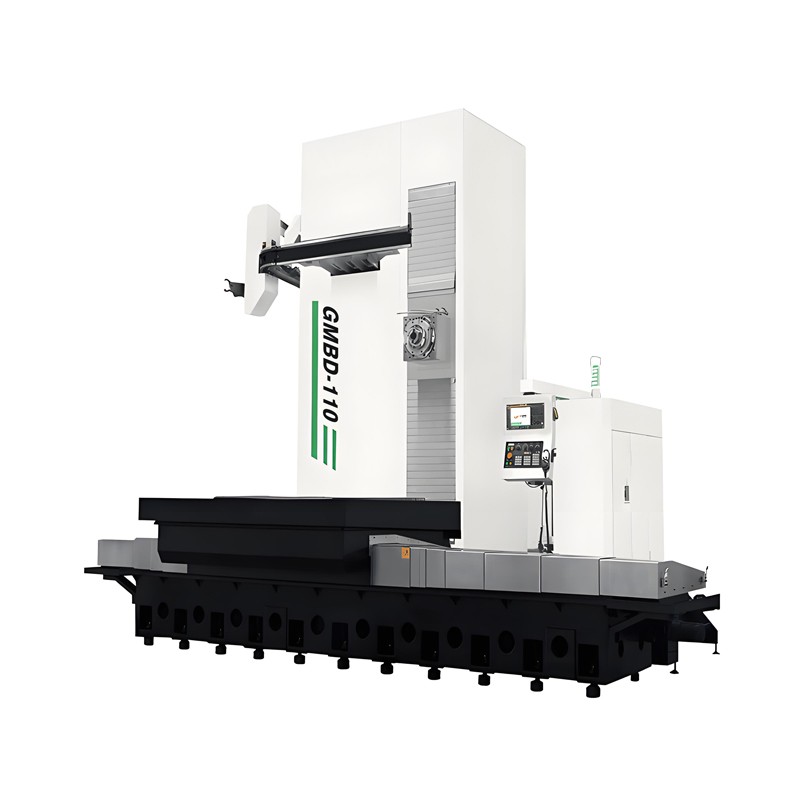

수평 CNC 기계 시장에 있거나 귀하의 응용 분야에 적합한 도구 경로를 선택하는 데 도움이 필요하신 경우, 우리는 귀하의 의견을 듣고 싶습니다. 우리는 고품질의 다양한 제품을 제공합니다.수평형 보링 머시닝센터 GMBD - 110/8T그리고CNC 수평 보링 밀 기계 GMBD - 130/20T다양한 산업의 요구를 충족하도록 설계되었습니다. 우리는 또한 귀하에게 전문적인 조언과 지원을 제공할 수 있는 숙련된 엔지니어와 기술자로 구성된 팀을 보유하고 있습니다. 당사의 제품과 서비스에 대해 자세히 알아보고 가공 요구 사항에 대한 대화를 시작하려면 지금 당사에 문의하십시오.
