수직 밀링 머신은 제조 및 가공 산업의 기본 도구입니다. 정확하고 고품질의 가공 결과를 얻으려면 수직 밀링 머신의 테이블이 수평인지 확인하는 것이 중요합니다. 전문 수직 밀링 머신 공급업체로서 저는 수직 밀링 머신 테이블의 수평을 맞추는 몇 가지 효과적인 방법을 여러분과 공유하려고 합니다.
레벨 테이블의 중요성 이해
레벨링 프로세스를 시작하기 전에 레벨 테이블이 중요한 이유를 이해하는 것이 중요합니다. 비레벨 테이블은 다양한 문제를 일으킬 수 있습니다. 첫째, 가공 작업의 정확성에 영향을 미칩니다. 테이블의 수평이 맞지 않으면 작업물이 올바른 위치에 고정되지 않아 절단이 고르지 않고 가공 부품의 치수가 부정확해질 수 있습니다. 둘째, 절삭 공구에 과도한 마모가 발생할 수 있습니다. 테이블이 수평이 아닌 경우 도구에 고르지 못한 힘이 가해지며, 이로 인해 수명이 단축되고 생산 비용이 증가합니다.
레벨링에 필요한 도구
수직 밀링 머신의 테이블을 수평으로 맞추려면 몇 가지 필수 도구가 필요합니다.
- 정밀도 수준: 고품질 정밀도 수준은 이 작업에 가장 중요한 도구입니다. 테이블의 수평 및 수직 각도를 정확하게 측정할 수 있습니다.
- 심: 심은 테이블의 여러 지점에서 높이를 조절하는 데 사용할 수 있는 얇은 금속 또는 플라스틱 조각입니다. 두께가 다양하며 미세 조정에 중요합니다.
- 렌치: 테이블을 제자리에 고정하는 볼트를 풀고 조이려면 렌치가 필요합니다. 볼트가 손상되지 않도록 적절한 크기의 렌치를 사용하십시오.
테이블 수평 조정을 위한 단계별 가이드
1단계: 준비
먼저, 기계를 철저히 청소하십시오. 특히 테이블 표면과 기계가 놓이는 바닥을 깨끗이 청소하십시오. 잔해물이나 먼지는 레벨링 과정을 방해하여 부정확한 결과를 초래할 수 있습니다. 명확하고 안정적인 작업 영역을 확보하려면 테이블에서 모든 도구와 작업물을 제거하십시오.
2단계: 초기 검사
테이블의 정밀도 수준을 서로 다른 방향(세로 및 가로)으로 배치합니다. 레벨의 거품을 관찰하세요. 거품이 중앙에 있지 않으면 테이블이 수평이 아니라는 것을 나타냅니다. 정렬 불량의 방향과 정도를 확인하십시오.
3단계: 발 조정
대부분의 수직 밀링 기계에는 조정 가능한 발이 장착되어 있습니다. 렌치를 사용하여 발의 잠금 너트를 푼다. 그런 다음 조정 가능한 발을 시계 방향 또는 시계 반대 방향으로 돌려 기계의 해당 모서리를 올리거나 내립니다. 한 번에 조금씩 조정하고 각 조정 후에 레벨을 다시 확인하십시오. 과도한 수정을 피하기 위해 점진적인 변경을 수행하는 것이 중요합니다.
4단계: Shim 사용
발을 조정하는 것만으로는 테이블의 수평을 맞추는 데 충분하지 않은 경우 심을 사용할 수 있습니다. 기계 베이스 아래 테이블이 낮은 지점에 심을 놓습니다. 얇은 심으로 시작하고 필요에 따라 더 추가하십시오. 다시 한 번 심을 추가한 후 레벨을 확인하여 올바른 방향으로 움직이고 있는지 확인하십시오.
5단계: 최종 확인
필요한 모든 조정을 마친 후 레벨을 다시 테이블 위에 놓고 여러 방향에서 확인하십시오. 버블이 모든 위치의 중앙에 위치하는지 확인하세요. 여전히 약간의 불일치가 있는 경우 심을 사용하거나 피트를 약간 조정하여 더욱 미세하게 조정하십시오.
레벨링을 위한 고급 팁
- 열팽창: 온도가 기계의 레벨링에 영향을 줄 수 있다는 점을 명심하세요. 금속은 온도 변화에 따라 팽창하고 수축합니다. 온도가 안정적인 환경에서 기계의 수평을 맞추거나 수평을 맞추기 전에 기계가 열 평형에 도달하도록 하는 것이 가장 좋습니다.
- 정기점검: 테이블 레벨링은 일회성 작업이 아닙니다. 일관된 성능을 보장하기 위해 기계를 정기적으로 점검하고 수평을 다시 맞추십시오. 이는 기계를 이동하거나 작업 환경에 큰 변화가 있는 경우 특히 중요합니다.
수직 밀링 머신 관련 제품
저는 수직 밀링 머신 공급업체로서 귀하의 밀링 작업 성능을 향상시킬 수 있는 몇 가지 관련 제품도 소개하고 싶습니다.

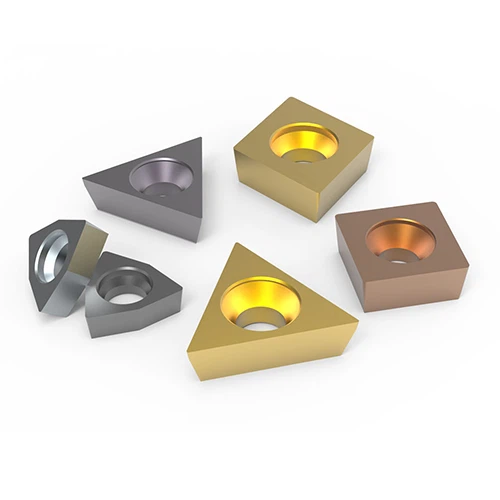

코팅 보링 인서트수직 밀링 머신의 보링 작업에 탁월한 선택입니다. 인서트에는 내마모성과 절삭 성능을 향상시키는 특수 소재가 코팅되어 있어 보다 효율적이고 정밀한 가공이 가능합니다.
그만큼GMM - 3023 중절삭 CNC 갠트리 기계강력하고 다재다능한 기계입니다. 높은 정밀도로 고강도 절단 작업을 처리할 수 있어 대규모 제조 작업에 큰 도움이 됩니다.
밀링 작업의 경우,GME - US200 스테인레스 엔드밀신뢰할 수 있는 도구입니다. 스테인레스 스틸 및 기타 재료를 쉽게 절단할 수 있도록 설계되어 부드럽고 정확한 절단이 가능합니다.
결론
수직 밀링 머신의 테이블 레벨링은 인내심과 세부 사항에 대한 주의가 필요한 중요한 프로세스입니다. 위에 설명된 단계를 따르고 올바른 도구를 사용하면 기계가 최상의 상태로 작동하는지 확인할 수 있습니다. 이는 제조 또는 가공 작업에서 더 높은 품질의 제품, 더 긴 공구 수명, 향상된 생산성으로 이어집니다.
수직 밀링 머신 또는 이 기사에 언급된 관련 제품 구매에 관심이 있으시면 당사에 문의하여 조달 상담을 받으시기 바랍니다. 우리는 귀하의 특정 요구 사항에 적합한 솔루션을 찾는 데 도움을 줄 준비가 된 전문가 팀을 보유하고 있습니다.
참고자료
- 기계 핸드북, 31판, Industrial Press Inc.
- Modern Machine Shop 매거진, 공작기계 유지보수 및 운영에 관한 다양한 이슈를 다루고 있습니다.
